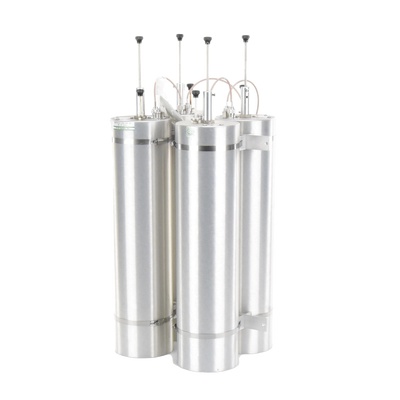

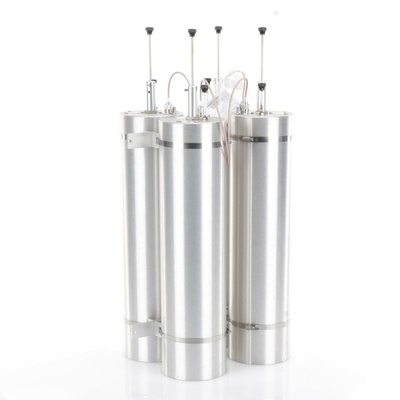

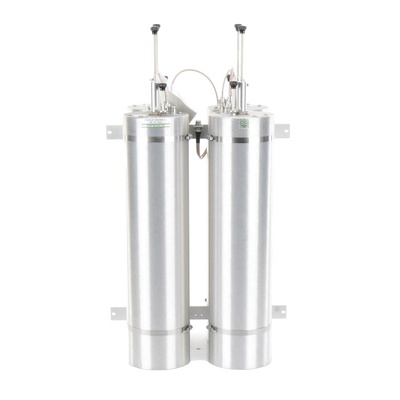

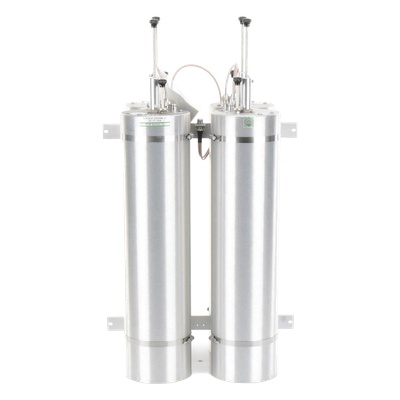

TX RX SYSTEMS INC. 28-37-02A Duplexer Pasa Banda-Rechazo de Banda 144-174 MHz 4 Cavidades de 6.625" Diametro 500 KHz 400 Watt BNC Hembras.
Código producto - SKU
28-37-02A
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Este duplexer pasa banda-rechazo de banda opera en el rango de 144-174 MHz con tecnología Vari-Notch que optimiza las especificaciones de aislamiento entre canales. Su arquitectura de 4 cavidades de 6.625 pulgadas de diámetro proporciona un aislamiento por canal de 85 dB, ideal para aplicaciones de radio profesional donde la separación de frecuencias es crítica. El equipo soporta una potencia máxima de entrada de 400 watts con una pérdida de inserción controlada de 1.5 dB máximo, garantizando eficiencia energética en operación continua. Diseñado para instalación en rack de 19 pulgadas, opera en condiciones ambientales extremas desde -40°C hasta 80°C.
Características Principales
- Tecnología Vari-Notch para aislamiento optimizado
- 4 cavidades de 6.625' de diámetro
- Aislamiento por canal: 85 dB
- Pérdida de inserción máxima: 1.5 dB
- Potencia máxima de entrada: 400 W
- Conectores BNC hembra con adaptadores BNC macho a N hembra incluidos
- Diseño para montaje en rack de 19 pulgadas
- Rango de temperatura: -40°C a 80°C
Especificaciones Técnicas
Frecuencia y Canal
Rango: 144-174 MHz
Separación TX-TX mín.: 500 kHz
Tipo: Pasa banda / Rechazo de banda
Separación TX-TX mín.: 500 kHz
Tipo: Pasa banda / Rechazo de banda
Cavidades
Número: 4
Diámetro: 6.625' (16.8 cm)
Tecnología: Vari-Notch
Diámetro: 6.625' (16.8 cm)
Tecnología: Vari-Notch
Rendimiento Eléctrico
Potencia máxima: 400 W
Aislamiento por canal: 85 dB
Pérdida de inserción máx.: 1.5 dB
Impedancia: 50 Ω
VSWR: 1.3:1
Aislamiento por canal: 85 dB
Pérdida de inserción máx.: 1.5 dB
Impedancia: 50 Ω
VSWR: 1.3:1
Conectividad
Conectores: BNC hembra
Adaptadores incluidos: BNC macho a N hembra
Adaptadores incluidos: BNC macho a N hembra
Dimensiones Físicas
Equipo: 83.8 x 48.3 x 30.5 cm
(33' x 19' x 12')
Gabinete: 91.4 x 55.9 x 37.6 cm
(36' x 22' x 14.8')
(33' x 19' x 12')
Gabinete: 91.4 x 55.9 x 37.6 cm
(36' x 22' x 14.8')
Instalación y Ambiente
Montaje: Rack 19'
Temperatura operativa: -40°C a 80°C
Temperatura operativa: -40°C a 80°C
