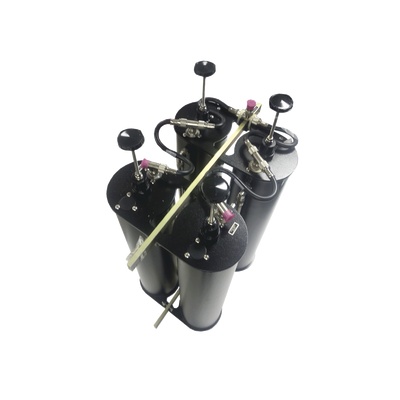

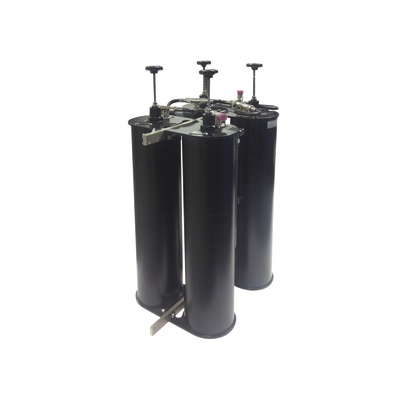

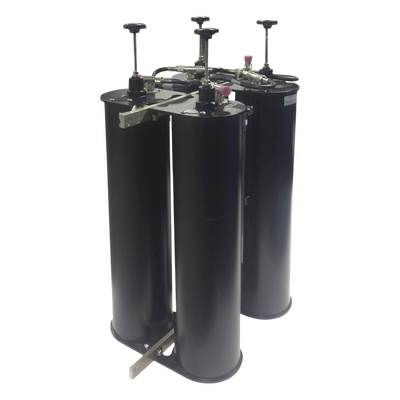

TX RX SYSTEMS INC. WP-639-C Duplexer TX-RX 158-166 MHz 4 Cavities VHF 0.6 MHz Separation 200W FEM PL259 connector
Descripción
WP-639-C TX RX SYSTEMS INC. Duplexer TX-RX 158-166 MHz 4 Cavities VHF 0.6 MHz Separation 200W FEM PL259 connector
Caractersticas Tcnicas
- Frecuencia de Operacin: 158-166 MHz
- Estructura: 4 cavidades BpBr (Bandpass-Bandreject)
- Separacin de Canales: 0.6 MHz
- Conector: PL-259
- Potencia: 200W
- Impedancia: 50 ohms
Construccin
- Ajuste de Frecuencia: Varilla roscada de Invar (frecuencia de paso) y varilla Rexolite (frecuencia de rechazo)
- Aislamiento: Cables interconectores de longitud crtica (no modificar)
- Conectores: Tres conectores identificados: Low Freq. Input High Freq. Input y Antenna
Requisitos de Instalacin
- Usar cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
- Verificar coincidencia de impedancia entre transmisor duplexer y antena
- Optimizar longitud del cable coaxial entre transmisor y duplexer si hay desadaptacin
- Considerar uso de aislador de ferrita para resolver problemas de potencia reflejada
Procedimiento de Ajuste
- Ajuste de frecuencia de paso primero luego ajuste de frecuencia de rechazo
- Usar analizador de espectro con generador de tracking para ajuste de campo
- Ajustar cavidades 1 & 2 para frecuencia baja cavidades 3 & 4 para frecuencia alta
- Rechazo de frecuencia >80 dB
Consideraciones de Cableado
- Mantener longitud crtica de cables entre transmisor y duplexer
- Para 160 MHz usar cables de hasta 6 durante ajuste
- Reemplazar con longitud equivalente de cable continuo despus del ajuste
- Considerar impedancia nominal de 50 ohms con VSWR 1.3 a 1.5:1
Notas de Aplicacin
- El duplexer est preajustado en fbrica con analizador de espectro
- No se requiere ajuste adicional bajo condiciones normales
- Todas las cavidades soportan la potencia del transmisor
- Si se requiere cambio de frecuencias es necesario analizador de espectro con generador tracking
Procedimiento de Optimizacin
- Conectar transmisor a carga dummy de 50 ohms segn instrucciones del fabricante
- Conectar duplexer al transmisor con cable corto (mximo 6 160 MHz)
- Ajustar longitud del cable gradualmente hasta encontrar longitud ptima
- Reemplazar con cable continuo de longitud equivalente despus del ajuste
Conexiones del Analizador
- Figura 1: Configuracin para ajuste de paso bajo
- Figura 2: Configuracin para ajuste de paso alto
- Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
- Plot 1: Curva de respuesta simtrica
- Plot 2: Curva de paso alto
- Plot 3: Curva de paso bajo
- Plot 4: Curva de rechazo bajo
- Plot 5: Curva duplex del lado bajo
