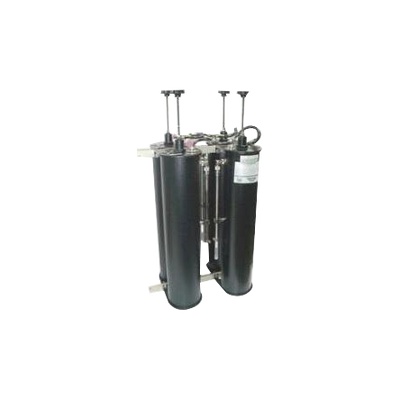

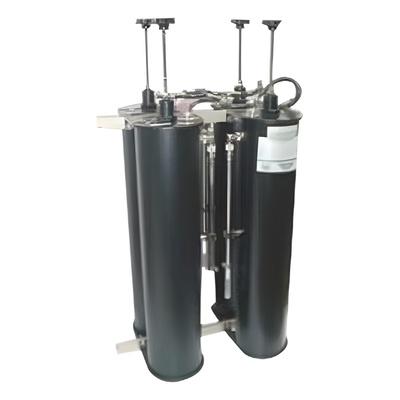

TX RX SYSTEMS INC. WP-639-D DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES
Descripción
WP-639-D TX RX SYSTEMS INC. DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES
Caractersticas Principales
- Diseo de 4 cavidades para operacin duplex
- Frecuencia de operacin: 166-174 MHz
- Configuracin BpBr (Banda Pasante - Banda Rechazada)
- Conectores de entrada marcados: Low Freq. Input High Freq. Input y Antenna
- Cables interconectados entre cavidades con longitud crtica (no deben modificarse)
Requisitos de Instalacin
- Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
- Verificar longitud crtica del cable entre transmisor y duplexer
- Optimizacin de longitud de cable puede ser necesaria para adaptacin de impedancia
- Terminacin de puerto de antena con carga de 50 ohm durante ajustes
- Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Ajustes de Sintonizacin
- Sintona de paso primero rechazo despus
- Varilla roscada ajusta frecuencia de paso
- Varilla de rexolita ajusta frecuencia de rechazo
- Rechazo >80 dB en frecuencias de operacin
Procedimiento de Ajuste
- 16 pasos para ajuste completo
- Incluye ajuste de cavidades 1&2 y 3&4
- Verificacin con analizador de espectro y generador de seguimiento
- Procedimientos de pretuneo y ajuste fino
Requisitos de Equipamiento
- Analizador de espectro con generador de seguimiento
- Carga de 50 ohmios
- Cables de conexin de calidad
- Herramientas para ajuste mecnico
Consideraciones de Impedancia
- VSWR tpico: 1.3 a 1.5:1
- Impedancia nominal: 50 ohmios
- Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
- Posible necesidad de red de adaptacin PI
Sntomas de Mala Adaptacin
- Radiaciones espurias del transmisor
- Potencia de salida errtica
- Prdida de insercin anormal
- Cambio de potencia reflejada con longitud de cable
Conexiones de Ajuste
- Figura 1: Ajuste de paso bajo
- Figura 2: Ajuste de paso alto
- Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
- Plot 1: Curva de respuesta simtrica
- Plot 2: Curva de paso alto
- Plot 3: Curva de paso bajo
- Plot 4: Curva de rechazo bajo
- Plot 5: Curva duplex del lado bajo
