WAGO 2687-2142: fuente de alimentación Eco 2 de 24 VCD, 1.25 A (30 W), monofásica
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

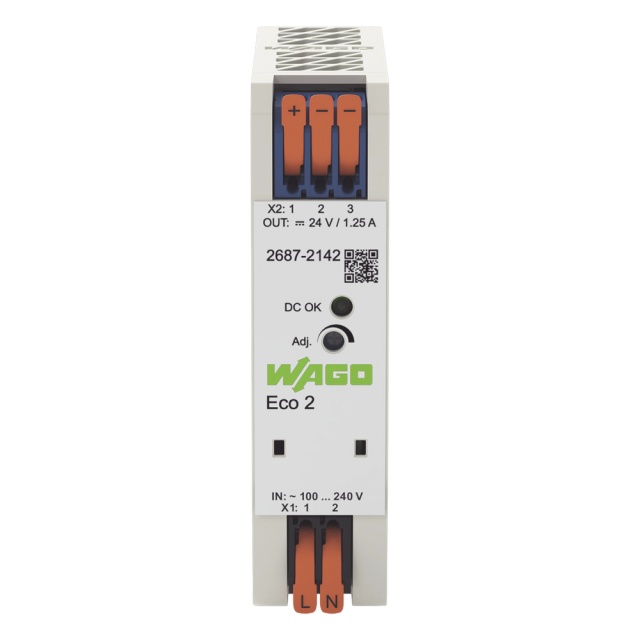

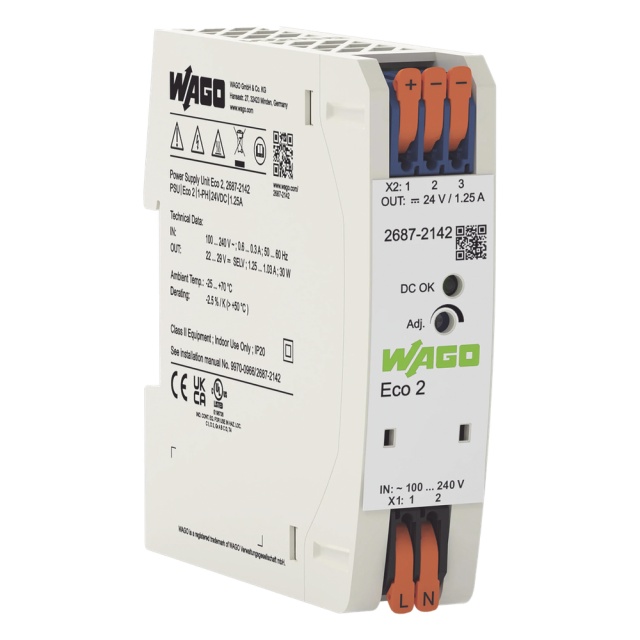

La 2687-2142 es una fuente de alimentación Eco 2 de WAGO, monofásica, con salida de 24 VCD (SELV) a 1.25 A, es decir 30 W nominales. Acepta entrada de 100 a 240 VCA, tiene eficiencia típica de 88 %, clase de protección II y un LED verde DC-OK. Se monta en riel DIN 35, mide 25 × 100 mm de ancho por alto y pesa 160 g. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 2687-2142.
Entrada
Datos de entrada publicados por WAGO.
| Fases | 1 |
|---|---|
| Tensión nominal de entrada | 1 × 100 … 240 VCA |
| Rango de tensión de entrada | 1 × 90 … 264 VCA |
| Frecuencia nominal | 50 … 60 Hz |
| Corriente de entrada | ≤ 0.3 A (230 VCA; carga nominal); ≤ 0.6 A (100 VCA; carga nominal) |
| Corriente de arranque (inrush) | ≤ 10 A (después de 1 ms) |
| Corrección del factor de potencia (PFC) | Pasiva |
| Tiempo de respaldo ante falla de red | ≥ 120 ms (230 VCA); ≥ 15 ms (110 VCA) |
| Fusible interno | T 1 A / 250 VCA |
| Fusible de respaldo recomendado | 16 A (para EE. UU./Canadá: 15 A) |
Salida
Datos de salida publicados por WAGO.
| Tensión nominal de salida | 24 VCD (SELV) |
|---|---|
| Rango de tensión de salida | 22 … 29 VCD (ajustable) |
| Ajuste de fábrica | 24 VCD |
| Corriente nominal de salida | 1.25 A (24 VCD) |
| Potencia nominal de salida | 30 W |
| Desviación | ≤ 1 % |
| Rizo residual | ≤ 30 mV (pico a pico, a 230 VCA) |
| Comportamiento ante sobrecarga | Potencia constante hasta 125 %; apagado y reinicio automático en caso de cortocircuito |
| Señalización | 1 × LED DC OK (verde) |
| Pérdidas de potencia | ≤ 0.2 W (sin carga); ≤ 4.3 W (carga nominal) |
| Eficiencia (típica) | 88 % |
Seguridad y protección
Datos publicados por WAGO.
| Tensión de aislamiento primario-secundario (CA) | 3,510 V |
|---|---|
| Clase de protección | II |
| Índice de protección | IP20 (EN 60529) |
| Resistencia a alimentación inversa | ≤ 35 VCD |
| Categoría de sobretensión | III (≤ 2000 m s. n. m.); II (> 2000 m s. n. m.) |
| Grado de contaminación | 2 |
| Protegida contra cortocircuito | Sí |
| Resistente a circuito abierto | Sí |
| Operación en paralelo | Sí |
| Operación en serie | Sí |
| MTBF | > 1,000,000 h (IEC 61709) |
Conexión
Conector de entrada y salida.
| Tecnología | Push-in CAGE CLAMP® |
|---|---|
| Conector WAGO | Serie 2604 |
| Conductor sólido | 0.2 … 4 mm² (24 … 12 AWG) |
| Conductor de hilo fino | 0.2 … 4 mm² (24 … 12 AWG) |
| Hilo fino con casquillo aislado | 0.25 … 2.5 mm² |
| Hilo fino con casquillo sin aislar | 0.25 … 2.5 mm² |
| Longitud de pelado | 9 … 11 mm |
Datos físicos y ambientales
Dimensiones, condiciones y normas según WAGO.
| Ancho | 25 mm |
|---|---|
| Alto | 100 mm |
| Profundidad desde el borde superior del riel | 90 mm |

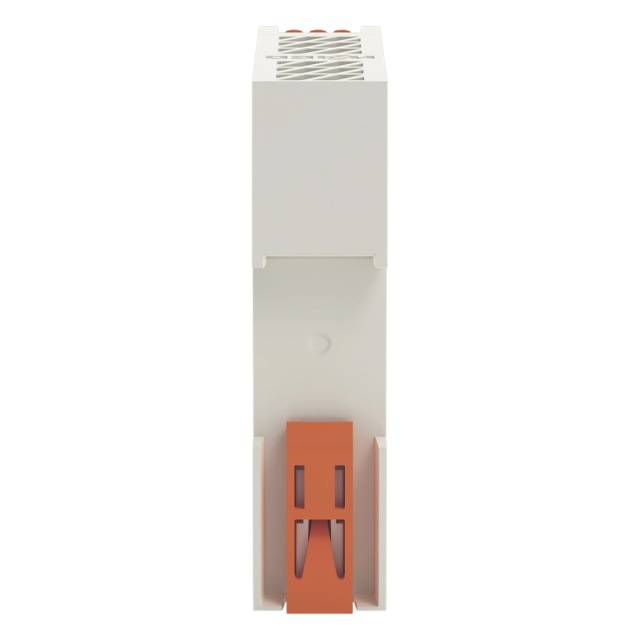

| Montaje | Riel DIN 35 |
| Peso | 160 g |
| Temperatura de operación | -25 … +70 °C (el equipo arranca a -40 °C, según ensayo de tipo) |
| Temperatura de almacenamiento | -40 … +85 °C |
| Humedad relativa | 5 … 96 % (sin condensación) |
| Categoría climática | 3K3 (EN 60721) |
| Altitud máxima de operación | 5000 m |
| Marcado de conformidad | CE |
| Normas y especificaciones que WAGO lista | EN 61010-1, EN 61010-2-201, EN 61204-3, UL 61010-1, UL 61010-2-201, SEMI F47, UL 121201 (HazLoc) |
| Unidad de empaque | 1 pieza, en caja |
| RoHS | Cumple, con excepciones (WAGO lista 6(c), 7(a), 7(c)-I y 7(c)-II) |
Preguntas frecuentes sobre WAGO 2687-2142: fuente de alimentación Eco 2 de 24 VCD, 1.25 A (30 W), monofásica
¿Qué salida entrega la 2687-2142?
24 VCD (SELV) a 1.25 A, o sea 30 W nominales; el rango de ajuste es de 22 a 29 VCD, según WAGO.
¿A qué tensión de entrada trabaja?
Entrada monofásica de 100 a 240 VCA nominales, con rango de 90 a 264 VCA, a 50 … 60 Hz.
¿Qué eficiencia tiene?
Eficiencia típica de 88 %; pérdidas de ≤ 0.2 W sin carga y ≤ 4.3 W a carga nominal.
¿Qué clase de protección tiene?
Clase de protección II e IP20 (EN 60529), según WAGO.
¿Qué pasa ante una sobrecarga?
WAGO indica potencia constante hasta 125 % y, en caso de cortocircuito, apagado con reinicio automático.
¿Se puede conectar en paralelo o en serie?
Sí, WAGO indica que admite operación en paralelo y en serie.
¿Cómo se conecta y se monta?
Con conector Push-in CAGE CLAMP® (serie 2604 de WAGO) y en riel DIN 35. Mide 25 mm de ancho, 100 mm de alto y 90 mm de profundidad desde el borde superior del riel; pesa 160 g.
¿Qué temperatura de operación indica WAGO?

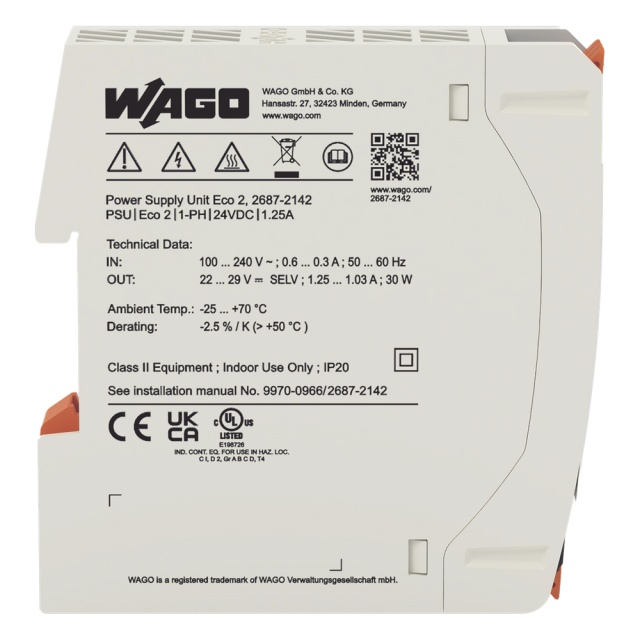

De -25 a +70 °C; el equipo arranca a -40 °C según ensayo de tipo. Para la reducción de potencia, WAGO remite a la etiqueta o al manual.
¿Cumple RoHS?
WAGO indica estado RoHS «Compliant, with exemption» y lista las excepciones 6(c), 7(a), 7(c)-I y 7(c)-II.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 2687-2142 - Power supply Eco 2. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
