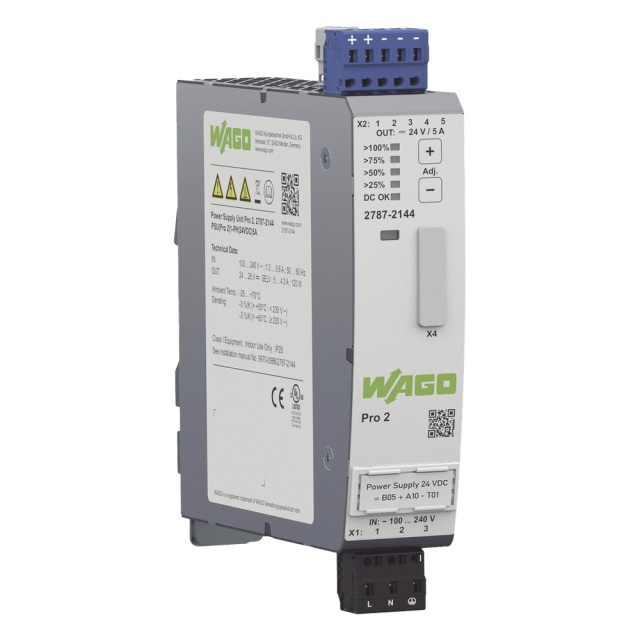

WAGO 2787-2144: fuente de alimentación Pro 2 monofásica de 24 VDC, 5 A, con TopBoost y PowerBoost
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
La 2787-2144 es una fuente de alimentación de la línea Pro 2 de WAGO con entrada monofásica de 100 a 240 VAC y salida de 24 VDC a 5 A (120 W nominales). Según WAGO incluye TopBoost (hasta 600 %) y PowerBoost (7.5 A durante 5 s), comportamiento de sobrecarga configurable, entrada y salida digital configurables y eficiencia típica de 93.8 %. Se puede conectar opcionalmente a IO-Link, EtherNet/IP, Modbus TCP o Modbus RTU mediante módulos de comunicación. Se monta en riel DIN 35. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 2787-2144. La eficiencia es típica a 230 VAC, 5 A y 25 °C.
Entrada y salida
Datos eléctricos publicados por WAGO.
| Fases | 1 |
|---|---|
| Tensión nominal de entrada | 1 x 100 … 240 VAC |
| Rango de tensión de entrada | 1 x 90 … 264 VAC |
| Frecuencia de red | 50 … 60 Hz |
| Corriente de entrada | ≤ 1 A (240 VAC, carga nominal); ≤ 1.8 A (100 VAC, carga nominal) |
| Corriente de arranque | ≤ 9 A (después de 1 ms) |
| Corrección del factor de potencia (PFC) | Activa |
| Tiempo de respaldo ante falla de red | ≥ 20 ms (230 VAC) |
| Tensión nominal de salida | 24 VDC (SELV) |
| Rango de tensión de salida | 24 … 28 VDC (ajustable) |
| Corriente nominal de salida | 5 A (24 VDC) |
| Potencia nominal de salida | 120 W |
| PowerBoost | 7.5 ADC (5 s) |
| TopBoost | Hasta 600 % |
| Limitación de corriente | 1.1 x I nominal (típica) |
| Rizado residual | ≤ 70 mV pico a pico |
| Comportamiento ante sobrecarga | TopBoost / PowerBoost / modo de corriente constante limitado en tiempo (se pueden configurar otros) |
Eficiencia, protección y seguridad
Según WAGO.
| Eficiencia típica | 93.8 % (230 VAC; 5 A; 25 °C) |
|---|---|
| Pérdidas | ≤ 1 W (espera); ≤ 2 W (sin carga); ≤ 10 W (230 VAC, carga nominal) |
| Fusible interno | T 6.3 A / 250 VAC |
| Fusible de respaldo recomendado | 16 A (EE. UU./Canadá: 15 A) |
| Protección contra cortocircuito | Sí |
| A prueba de circuito abierto | Sí |
| Operación en paralelo | Sí |
| Operación en serie | Sí |
| Clase de protección | I |
| Grado de protección | IP20 según EN 60529 |
| Aislamiento primario-secundario (CA) | 3,510 V |
| Categoría de sobretensión | III (≤ 2000 m s. n. m.); II (> 2000 m s. n. m.) |
| Grado de contaminación | 2 |
| MTBF | > 1,000,000 h (según IEC 61709) |
Comunicación y señalización
Según WAGO.
| Señalización | Indicación óptica de estado (DC OK, carga, avisos y fallas) y entrada/salida digital (DI/DO) |
|---|---|
| Módulos de comunicación | EtherNet/IP (2789-9023); IO-Link (2789-9080); Modbus RTU (2789-9015); Modbus TCP (2789-9052); USB mediante cable 750-923 |
Conexión, dimensiones y ambiente
Según WAGO.
| Tecnología de conexión | CAGE CLAMP® (conector WAGO serie 721) |
|---|---|
| Conductor sólido y de hilo fino | 0.08 … 2.5 mm² (28 … 12 AWG) |
| Longitud de pelado | 8 … 9 mm |
| Ancho | 35 mm |
| Alto sin conector | 130 mm (con conector: 166 mm) |
| Profundidad desde el borde superior del riel | 130 mm |
| Montaje | Riel DIN 35 |
| Peso | 650 g |
| Temperatura de operación | -25 … +70 °C (el equipo arranca a -40 °C, probado en tipo) |
| Temperatura de almacenamiento | -40 … +85 °C |
| Humedad relativa | 5 … 96 % sin condensación |
| Altitud máxima de operación | 5000 m (derating: ver hoja de instrucciones) |
| Normas y especificaciones que WAGO lista | UL 121201 (HazLoc); EN 61010-2-201; EN 61204-3; UL 61010-1; UL 61010-2-201; SEMI F47 |
Preguntas frecuentes sobre WAGO 2787-2144: fuente de alimentación Pro 2 monofásica de 24 VDC, 5 A, con TopBoost y PowerBoost
¿Qué entrega la 2787-2144?
Salida de 24 VDC (SELV), ajustable de 24 a 28 VDC, con corriente nominal de 5 A y 120 W, según WAGO.
¿Qué son TopBoost y PowerBoost?
Son los modos de sobrecarga que WAGO publica para esta fuente: TopBoost hasta 600 % y PowerBoost de 7.5 A durante 5 s. El comportamiento ante sobrecarga también se puede configurar.
¿Con qué voltaje de entrada trabaja?
Monofásica, de 100 a 240 VAC nominales (rango de 90 a 264 VAC) a 50 … 60 Hz.
¿Qué eficiencia tiene?
Típica de 93.8 % a 230 VAC, 5 A y 25 °C.
¿Con qué protocolos se puede comunicar?

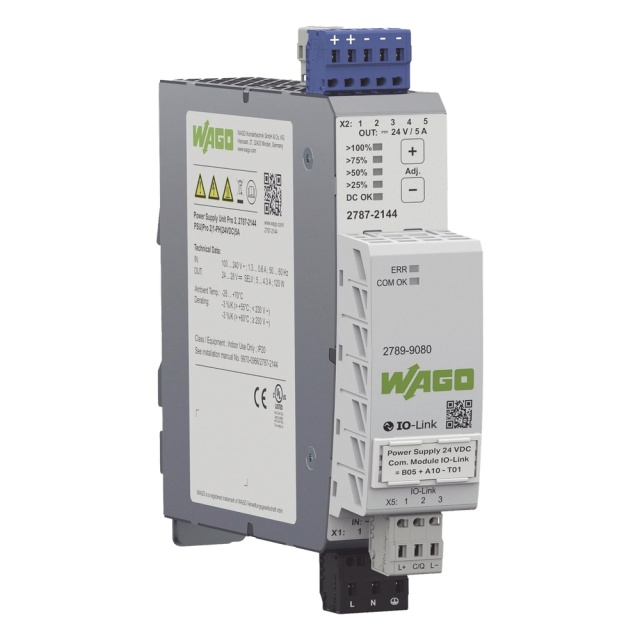

Opcionalmente mediante módulos de comunicación: EtherNet/IP (2789-9023), IO-Link (2789-9080), Modbus RTU (2789-9015) y Modbus TCP (2789-9052); también por USB con el cable 750-923.
¿Se pueden conectar varias fuentes en paralelo o en serie?
WAGO indica que sí admite operación en paralelo y en serie.
¿Cómo se monta y qué temperatura soporta?
En riel DIN 35, con 35 mm de ancho. Opera de -25 a +70 °C; WAGO indica además que el equipo arranca a -40 °C (probado en tipo).
¿Con qué conductores se cablea?
Con conexión CAGE CLAMP® para conductores sólidos o de hilo fino de 0.08 a 2.5 mm² (28 a 12 AWG), con 8 a 9 mm de pelado.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 2787-2144 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
