WAGO 787-1712: fuente de poder conmutada Eco, 24 VDC, 2.5 A, monofásica
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

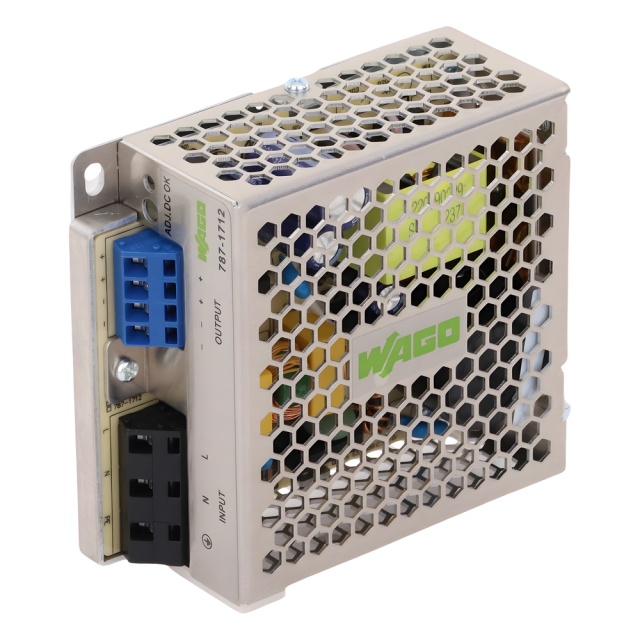

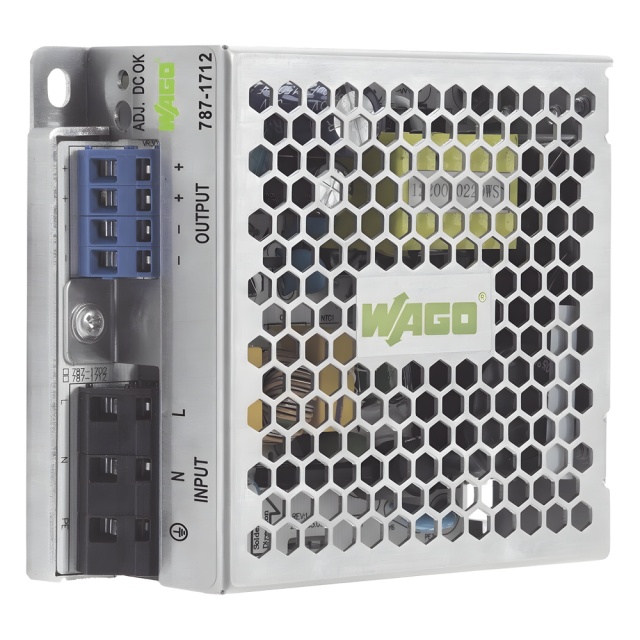

La 787-1712 es una fuente de poder conmutada de la serie Eco de WAGO, monofásica, con salida de 24 VDC (SELV), corriente nominal de 2.5 A y potencia nominal de 60 W. Según WAGO, tiene enfriamiento por convección natural en montaje horizontal, está encapsulada para uso en tableros, permite operación en paralelo y en serie, y tiene un LED DC-OK. Mide 40 mm de ancho y se monta en carril DIN-35 o directamente sobre placa. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 787-1712.
Entrada
Datos del apartado de datos técnicos de WAGO.
| Fases | 1 |
|---|---|
| Tensión nominal de entrada | 1 x 100 a 240 VAC |
| Rango de tensión de entrada | 1 x 90 a 264 VAC; 125 a 375 VDC |
| Frecuencia nominal de red | 47 a 63 Hz; 0 Hz |
| Corriente de entrada | ≤ 0.6 A (230 VAC); ≤ 1.2 A (115 VAC) |
| Corriente de arranque | ≤ 18 A |
| Corrección del factor de potencia (PFC) | Pasiva |
| Tiempo de respaldo ante falla de red | ≥ 10 ms (230 VAC) |
Salida
| Tensión nominal de salida | 24 VDC (SELV) |
|---|---|
| Corriente nominal de salida | 2.5 A (24 VDC; 110 a 240 VAC); 2 A (24 VDC; 100 a 240 VAC) |
| Potencia nominal de salida | 60 W |
| Rango de tensión de salida | 22 a 26 VDC (ajustable) |
| Ajuste de fábrica | 24 VDC |
| Desviación | ≤ 1 % |
| Rizado residual | ≤ 200 mV (pico a pico) |
| Comportamiento ante sobrecarga | Potencia constante (en rango de sobrecarga de 1.05 a 1.4 x Io nom); apagado y reinicio automático ante cortocircuito |
| Señalización | 1 x LED DC OK (verde) |
Eficiencia y protección
| Pérdidas de potencia | ≤ 12 W (230 VAC; 24 VDC; 2.5 A) |
|---|---|
| Eficiencia (típica) | 88 % (230 VAC; 2.5 ADC) |
| Fusible interno | F 2 A / 250 VAC |
| Fusible previo (requerido) | Se requiere un fusible externo de CD para la entrada de CD |
| Fusible de respaldo (recomendado) | Interruptor termomagnético B6, B10 |
| Aislamiento primario-secundario | 4.242 kVDC |
| Aislamiento primario-PE | 2.2 kVDC |
| Aislamiento secundario-PE | 0.7 kVDC |
| Clase de protección | I |
| Grado de protección | IP20 según EN 60529 |
| Resistencia a retroalimentación | ≤ 30 VDC |
| Categoría de sobretensión | II |
| Grado de contaminación | 2 |
| Supresión de transitorios (primario) | Varistor |
| Protegida contra cortocircuito | Sí |
| A prueba de circuito abierto | Sí |
| Operación en paralelo | Sí |
| Operación en serie | Sí, para 2 equipos del mismo tipo |
| MTBF | > 300 000 h (según IEC 61709) |
Conexión
| Tecnología de conexión | CAGE CLAMP® (entrada y salida) |
|---|---|
| Conector WAGO | Serie WAGO 236 |
| Conductor sólido / flexible | 0.08 a 2.5 mm² / 28 a 12 AWG |
| Longitud de pelado | 6 a 7 mm |
Datos físicos y ambientales
| Ancho | 40 mm |
|---|---|
| Alto | 90 mm |
| Profundidad desde el borde superior del carril | 99 mm |

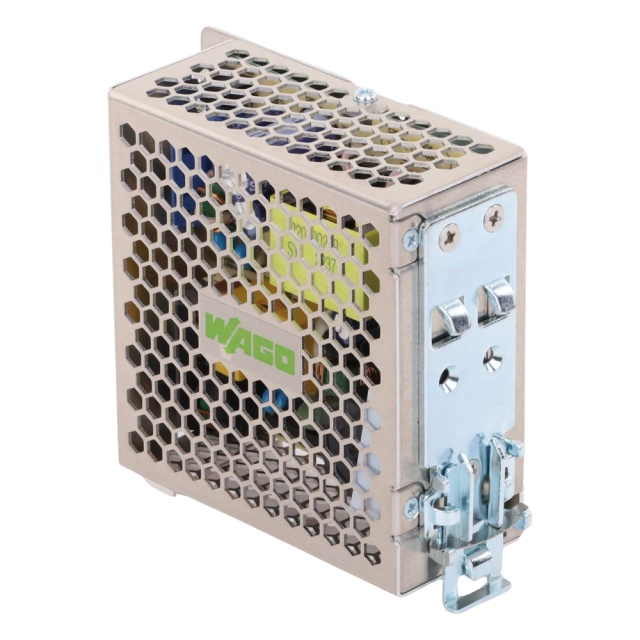

| Montaje | Carril DIN-35; montaje con tornillos |
| Peso | 300 g |
| Carga de fuego | 0.129 MJ |
| Temperatura de operación | -20 a +60 °C |
| Temperatura de almacenamiento | -25 a +75 °C |
| Humedad relativa | 10 a 95 % (sin condensación) |
| Reducción de potencia (derating) | -4 %/K (> 45 °C) |
| Categoría climática | 3K3 (según EN 60721) |
| Marcado de conformidad | CE |
| Normas y especificaciones que WAGO lista | EN 61204-3; EN 60335-1; EN 62368-1; UL 60950-1; UL 508; SEMI F47 |
| Grupo de producto | 6 (INTERFACE ELECTRONIC) |
| Unidad de empaque | 1 pieza |
| RoHS | Cumple, sin excepciones |
Preguntas frecuentes sobre WAGO 787-1712: fuente de poder conmutada Eco, 24 VDC, 2.5 A, monofásica
¿Qué voltaje y corriente entrega la 787-1712?
Tensión nominal de salida 24 VDC (SELV) y corriente nominal 2.5 A (24 VDC; 110 a 240 VAC); 2 A (24 VDC; 100 a 240 VAC); potencia nominal de salida 60 W, según WAGO.
¿Qué rango de entrada acepta?
1 fase de 100 a 240 VAC nominal; el rango admisible es de 90 a 264 VAC o 125 a 375 VDC, según WAGO.
¿Se puede conectar en paralelo o en serie?
Sí, WAGO indica operación en paralelo y operación en serie para 2 equipos del mismo tipo.
¿Tiene protección contra cortocircuito?
Sí; ante un cortocircuito se apaga y reinicia automáticamente, y WAGO indica además que es a prueba de circuito abierto.
¿Cómo se monta y qué medidas tiene?
En carril DIN-35 o con tornillos sobre placa de montaje. Mide 40 mm de ancho y 90 mm de alto, con 300 g de peso.
¿Qué indicador tiene?
Un LED verde DC-OK que muestra el estado de la tensión de salida.
¿Qué temperatura de operación indica WAGO?
De -20 a +60 °C, con reducción de potencia: -4 %/K (> 45 °C).
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 787-1712: página oficial del producto. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
