ANDREW / COMMSCOPE 114-EZDM Conector DIN 7-16 para cable FXL1480 y AVA6-50
Descripción
114-EZDM ANDREW / COMMSCOPE Conector DIN 7-16 para cable FXL1480 y AVA6-50
<-- Seccin de descripcin general --> <-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de aplicaciones --> <-- Separador -->

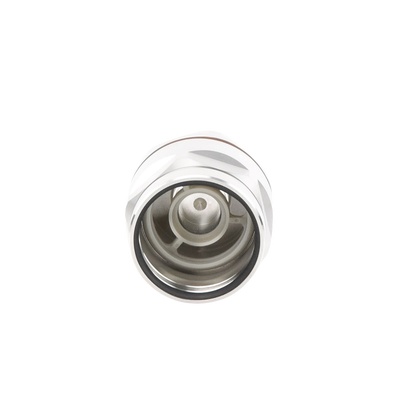

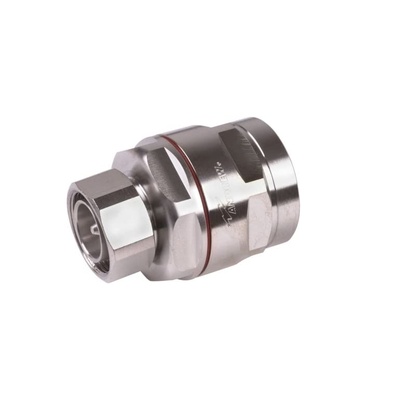

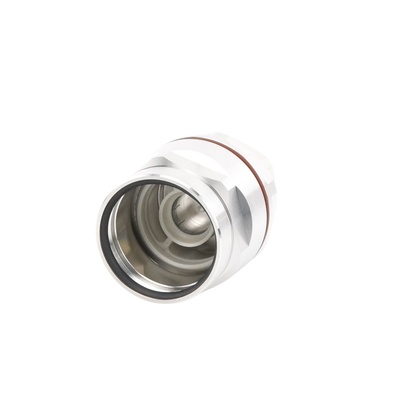

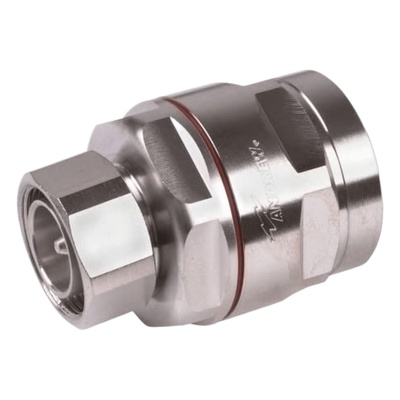

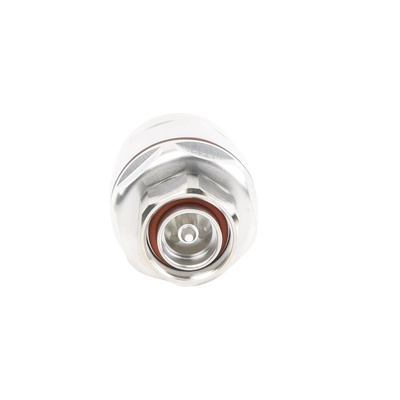

El conector coaxial 114EZDM de la serie EZfit de ANDREW es un conector macho 7-16 DIN diseado especficamente para cables de 1-1/4 pulgadas FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes caractersticas elctricas y mecnicas para aplicaciones wireless y de radiacin en el rango de 0-4000 MHz con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz.
Caractersticas Principales
- Interfaz 7-16 DIN macho para conexiones robustas y confiables
- Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgadas
- Impedancia de 50 ohm para aplicaciones de radiofrecuencia
- Rango de frecuencia operativa de 0-4000 MHz
- Capacidad de potencia pico de 40 kW y potencia promedio de 3.0 kW a 900 MHz
- Baja prdida por insercin: coeficiente tpico de 0.05
- Excelente relacin de onda estacionaria (VSWR) desde 1.025 a 1.065
- Proteccin IP68 para inmersin hasta 1 metro durante 24 horas
- Acabados de contacto interno en plata y contacto externo en trimetal
- Temperatura de operacin de -40C a 85C
Especificaciones
- Impedancia: 50 ohm (cable y conector)
- Frecuencia operativa: 0-4000 MHz
- Potencia pico mxima: 40 kW
- Potencia promedio: 3.0 kW 900 MHz
- Prdida por insercin: Coeficiente tpico 0.05
- VSWR: 1.025 50-1000 MHz 1.065 2700-3300 MHz
- Prdida de retorno: 38.17 dB 50-1000 MHz 30.04 dB 2700-3300 MHz
- IMD de 3er orden: -116 dBm 1800 MHz
- Resistencia contacto interno: mximo 1.5 mOhm
- Resistencia contacto externo: mximo 0.8 mOhm
- Voltaje DC prueba: 4000 V
- Resistencia de aislamiento: mnimo 5000 MOhm
- Voltaje RF mximo: 1415 Vrms
- Efectividad de blindaje: -130 dB
Interfaces y Conectividad
- Interface: 7-16 DIN Macho
- Compatibilidad de cables: FXL1480 AVA6-50
- Tamao nominal: 1-1/4 pulgadas
- Mtodo de fijacin contacto interno: Captivado
- Mtodo de fijacin contacto externo: Abrazadera
- Presurizable: No
- ngulo de montaje: Recto
- Estilo del cuerpo: Recto
Aplicaciones
- Sistemas de comunicacin inalmbrica
- Estaciones base de telefona celular
- Sistemas de transmisin de radio
- Infraestructura de telecomunicaciones
- Redes de acceso radioelctrico (RAN)
- Sistemas de distribucin de seal
