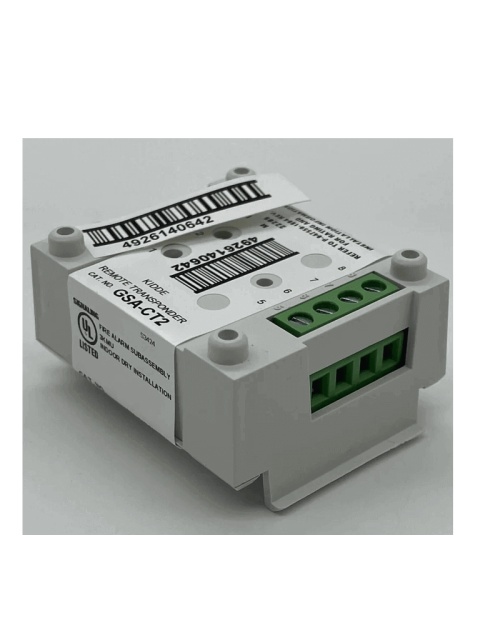

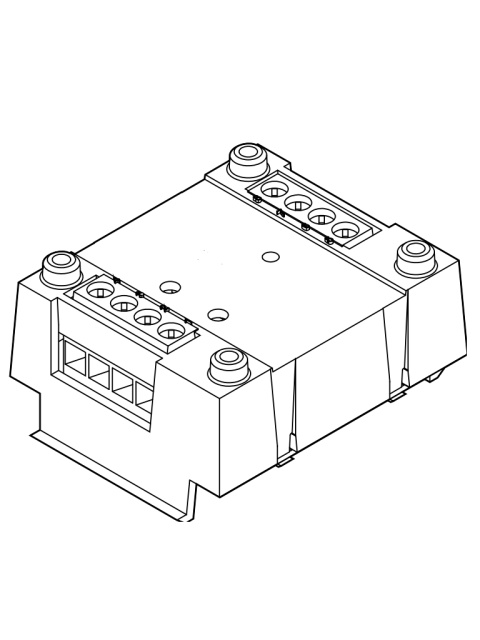

KIDDE KID1460012 KIDDE F_GSACT2 - Modulo de Supervision de Contacto Seco Doble

Descripción

Resumen

Para Paneles KIDDE

• VS1, VS4
• VM-1R

GSA-CT2 Dual Input Module — UL/ULC Listed

El módulo de entrada única GSA-CT1, el módulo de entrada única de alta temperatura GSA-CT1HT y los módulos de entrada doble GSA-CT2/GSA-MCT2 son dispositivos direccionables analógicos inteligentes que se utilizan para conectar uno o dos tipos de alarma, supervisión o monitor normalmente abiertos de Clase B. Circuitos de dispositivo iniciador (IDC) de contacto seco.

La función real de estos módulos está determinada por el "código de personalidad" seleccionado por el instalador. Este código se descarga al módulo desde el controlador de bucle Signature durante la configuración del sistema.

Los módulos de entrada recopilan información analógica de los dispositivos iniciadores conectados a ellos y la convierten en señales digitales. El microprocesador integrado del módulo analiza la señal y decide si se activa o no una alarma.

Los GSA-CT1, GSA-CT1HT y GSA-CT2 se montan en cajas eléctricas estándar de 1 grupo de América del Norte, lo que los hace ideales para ubicaciones donde solo se requiere un módulo. Se realizan conexiones de bucle de datos y E/S independientes para cada módulo.

El módulo GSA-CT1HT funciona en un rango de temperatura ampliado de 32 ºF a 158 ºF (0 ºC a 70 ºC) para aquellas aplicaciones que requieren una variación de temperatura ambiental más extrema.

El GSA-MCT2 es parte de la familia UIO de módulos enchufables Signature Series. Funciona de manera idéntica al GSA-CT2, pero aprovecha la flexibilidad modular y la fácil instalación que caracteriza a todos los módulos UIO. Hay disponibles placas base UIO de dos y seis módulos. Todas las conexiones de cableado se realizan a bloques de terminales en la placa base. Los conjuntos UIO se pueden montar en gabinetes Edwards.

Características

• Múltiples aplicaciones
• Clasificación GSA-CT1HT para entornos de alta temperatura
• Montaje enchufable (UIO) o estándar de 1 unidad
• Mapeo automático de dispositivos
• Direccionamiento electrónico
• Operación independiente
• Detección de falla a tierra por dirección

Funciones

El sistema direccionable analógico inteligente Signature Series de Edwards Security es una familia completa de detectores multisensor y bases de montaje, módulos de entrada y salida multifunción, paneles de control de red y fuera de red, y herramientas de mantenimiento y servicio fáciles de usar. La información analógica de los equipos conectados a dispositivos Signature se recopila y convierte en señales digitales. Un microprocesador integrado en cada dispositivo Signature mide y analiza la señal y decide si se activa o no una alarma. El microprocesador de cada dispositivo Signature proporciona cuatro beneficios adicionales: autodiagnóstico y registro histórico, mapeo automático de dispositivos, operación independiente y comunicación rápida y estable.

Autodiagnóstico y registro histórico: cada dispositivo Signature Series ejecuta constantemente autoverificaciones para proporcionar información de mantenimiento importante. Los resultados de la autocomprobación se actualizan automáticamente y se almacenan permanentemente en su memoria no volátil. Se puede acceder a esta información para su revisión en cualquier momento en el panel de control, la PC o mediante la herramienta de servicio/programa Signature.

Mapeo automático de dispositivos: el controlador de datos de firma (SDC) aprende dónde está instalada la dirección del número de serie de cada dispositivo en relación con otros dispositivos en el circuito. El SDC mantiene un mapa de todos los dispositivos Signature Series conectados a él. El programa de entrada de datos Signature Series también utiliza la función de mapeo. Con menús interactivos y soporte gráfico, se pueden examinar los circuitos cableados entre cada dispositivo. La información del diseño o del dibujo "tal como está construido" que muestra el cableado derivado (T-taps), los tipos de dispositivos y su dirección se almacenan en el disco para imprimir en copia impresa.

Instalación

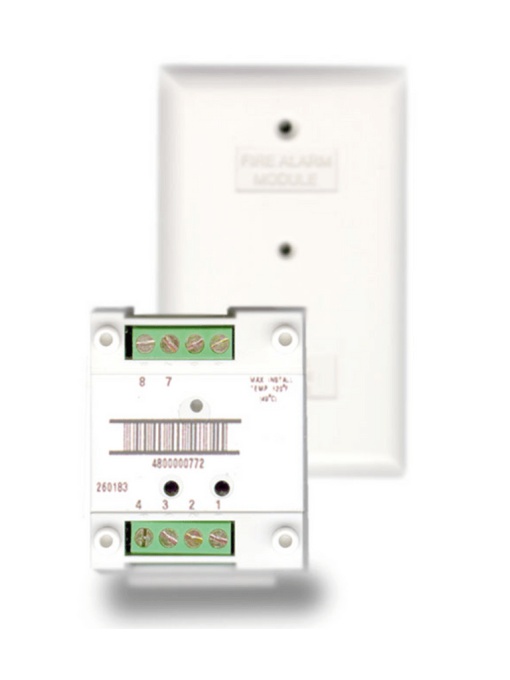

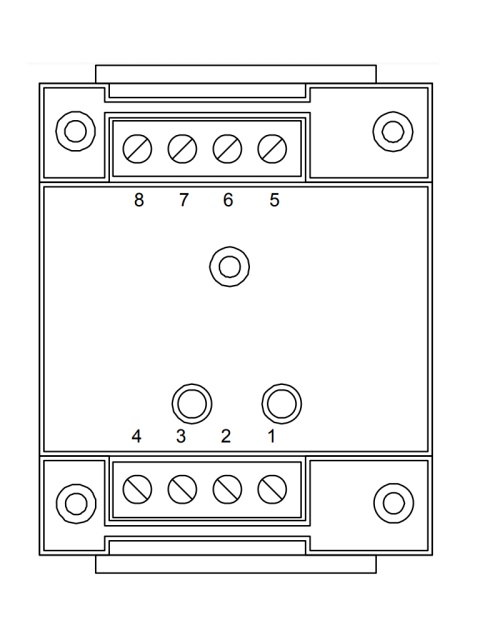

GSA-CT1, GSA-CT1HT y GSA-CT2: los módulos se montan en cajas norteamericanas de 2½ pulgadas (64 mm) de profundidad de 1 unidad y en cajas cuadradas de 1½ pulgadas (38 mm) de profundidad de 4 pulgadas con cubiertas de 1 unidad y montaje GSA-MP. platos. Los terminales son adecuados para cables de tamaño #12 a #18 AWG (2,5 mm2 a 0,75 mm2).

Cableado

Los módulos aceptarán tamaños de cables #18 AWG (0,75 mm2), #16 (1,0 mm2), #14AWG (1,50 mm2) y #12 AWG (2,50 mm2).

Nota: Se prefieren los tamaños #16 AWG (1,0 mm2) y #18 AWG (0,75 mm2) para facilitar la instalación. Consulte la hoja del catálogo del Signature Loop Controller para obtener especificaciones detalladas de los requisitos de cableado.

Incluye

1 Módulo GSA-CT2 Dual Input Module — UL/ULC Listed

Especificaciones

Descripción: Módulo de entrada doble

Código de tipo: 49 (configurado de fábrica) Hay cuatro subtipos (códigos de personalidad) disponibles

Requisitos de dirección: Utiliza dos direcciones de módulo

Corriente de funcionamiento:

• En espera = 396 µA;
• Activado = 680 µA

Voltaje de funcionamiento: 15,2 a 19,95 V CC (19 V CC nominal)

Construcción: Polímero de ingeniería de alto impacto

Montaje: Cajas norteamericanas de una unidad de 2½ pulgadas (64 mm) de profundidad y cajas cuadradas de 4 pulgadas de 1½ pulgadas (38 mm) de profundidad con cubiertas de una unidad y placas de montaje GSA-MP

Entorno operativo: 32°F a 120°F (0°C a 49°C)

Entorno de almacenamiento: -4°F a 140°F (-20°C a 60°C); Humedad: 0 a 93% RH

Operación de LED:

• LED verde integrado: parpadea cuando se sondea
• LED rojo integrado: parpadea cuando está en alarma/activo.
• Ambos LED: brillan de forma constante cuando hay alarma (independientes)

Compatibilidad: Usar con el controlador Signature Loop

Listados de agencias: UL, ULC, MEA, CSFM

GSA-CT2 Dual Input Module — UL/ULC Listed

Para Paneles KIDDE

• VS1, VS4
• VM-1R
