KIDDE KID1460034 KIDDE VMNOC - Tarjeta de Opcion de Red / RS485 / Cableado Clase A/B

Descripción

KID1460034 KIDDE KIDDE VMNOC - Tarjeta de Opcion de Red / RS485 / Cableado Clase A/B

Resumen

Para Paneles KIDDE

• VM-1R

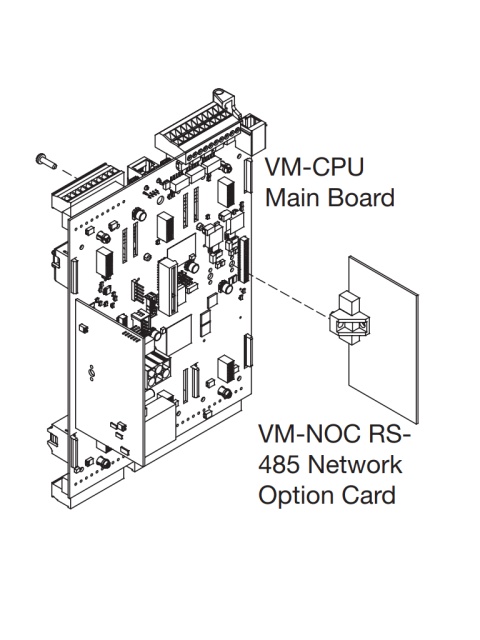

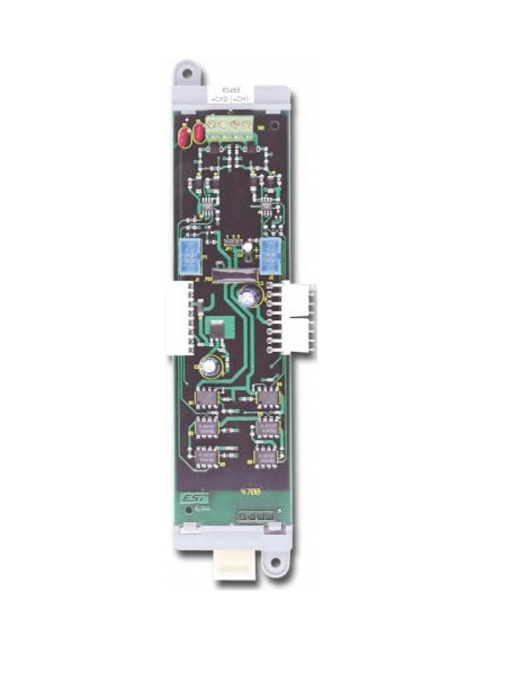

VM-NOC Tarjeta opcional de red RS485 cableado de Clase B y Clase A.

La tarjeta opcional de red VM-NOC RS-485 se utiliza para conectar hasta ocho paneles VM-1. La tarjeta permite dos circuitos RS485 independientes para comunicaciones de datos de red y audio digital. Se admiten cables de Clase B y Clase A.

Caracteristicas

• Capacidad de red: Permite conectar hasta ocho paneles VM-1 lo que es ideal para instalaciones medianas a grandes.
• Conexiones RS-485: Dos circuitos independientes uno para datos de red y otro para audio digital lo que asegura una separación clara entre estas funciones y reduce interferencias.
• Compatibilidad de cableado: Soporte para Clase B (estilo radial) y Clase A (estilo loop) lo que significa que puede adaptarse a diferentes configuraciones de infraestructura existente.
• Protocolo de comunicación: Utiliza RS-485 un estándar robusto para comunicaciones seriales a larga distancia lo que lo hace adecuado para entornos industriales o comerciales.

Incluye

1 VM-NOC Tarjeta opcional de red RS485 cableado de Clase B y Clase A.

Especificaciones

Voltaje: 24 V CC

Corriente:

• Modo de espera: 98 mA a 24 V CC
• Alarma: 98 mA a 24 V CC

Nivel de señal: 5 Vp-p

Designación del circuito:

• Datos de red: Clase B (estilo 4) Clase A (estilo 6)
• Audio de red: Clase B (estilo 4) Clase A (estilo 6)

Aislamiento:

• Datos de red: Puerto A no aislado Puerto B aislado
• Audio de red: A y B de ENTRADA aislado A y B de SALIDA no aislado

Calibre de los cables:

• Par trenzado 6 giros/pies mín.
• De 18 a 12 AWG (de 0 75 a 2 5 mm²).

Longitud del circuito: 5000 pies (1524 m) entre tres paneles

Resistencia del circuito: 90 ? máx.

Capacitancia del circuito:

• Datos de red: 0 3 µF máx.
• Audio de red: 0 09 µF máx.

Paneles de control: 8 máx

Entorno operativo:

• Temperatura: De 32 a 120 °F (de 0 a 49 °C)
• Humedad relativa: De un 0 a un 93 % sin condensación

VM-NOC Tarjeta opcional de red RS485 cableado de Clase B y Clase A.

Para Paneles KIDDE

• VM-1R
