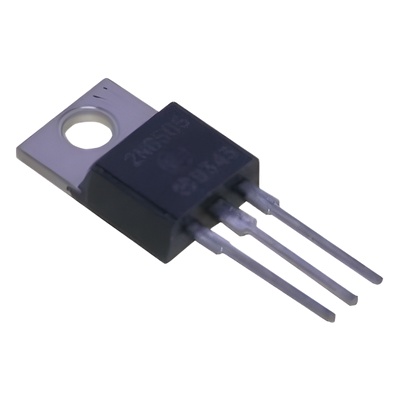

Syscom 2N6505 Transistor Diodo SCR para 25 Amper 100 Volt 20 Watt TO-220AB para Fuentes SECOM-11
Descripción
2N6505 Syscom Transistor Diodo SCR para 25 Amper 100 Volt 20 Watt TO-220AB para Fuentes SECOM-11
Caractersticas Principales
- Diseado para aplicaciones de control AC de media onda
- Unin de paso de vidrio para mayor uniformidad y estabilidad
- Construccin termorresistente con baja resistencia trmica
- Capacidad de corriente de pico no repetitivo de 300 A
- Rango de voltaje de bloqueo de 50 a 800 V
- Disipacin de potencia de 20 W
Especificaciones Principales
- Corriente RMS: 25 A
- Corriente promedio: 16 A
- Temperatura de unin: -40 a 125 C
- Resistencia trmica (Junto a Carcasa): 1.5 C/W
- Temperatura mxima de soldadura: 260 C
Aplicaciones
- Control de motores
- Control de calefaccin
- Circuitos de proteccin en fuentes de alimentacin
- Conmutacin de corriente alterna
Ratings Mximos
- VDRM: 100 V
- IT(RMS): 25 A
- IT(AV): 16 A
- ITSM: 250 A
- PGM: 20 W
- PG(AV): 0.5 W
- IGM: 2.0 A
Caractersticas Elctricas
- IDRM/IRRM: 10 mA (TJ=25C)
- Vtm: 1.8 V (ITM=50 A)
- Igt: 9.0-30 mA
- Vgt: 1.0-1.5 V
- Vgd: 0.2 V
- Ih: 18-80 mA
Caractersticas Dinmicas
- dv/dt: 50 V/s
- tiempo de encendido (tgt): 1.5-2.0 s
- tiempo de apagado (tq): 15-35 s
Caractersticas Fsicas
- Encapsulado: TO-220AB
- Configuracin de pines: Ctodo nodo Puerta nodo
- Temperatura de almacenamiento: -40 a 150 C
Curvas Caractersticas
- Corriente promedio en funcin del ngulo de conduccin
- Disipacin de potencia en estado activo
- Corriente de pico no repetitivo
- Respuesta trmica transitoria
- Caractersticas de disparo en funcin de temperatura
Consideraciones de Diseo
- No aplicar voltaje positivo en la puerta concurrentemente con potencial negativo en el nodo
- No probar voltajes de bloqueo con fuente de corriente constante
- Verificar compatibilidad trmica con el disipador
- Considerar derating de corriente a altas temperaturas
- Validar parmetros tpicos en cada aplicacin especfica
