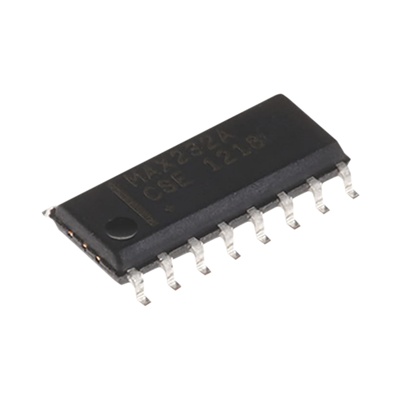

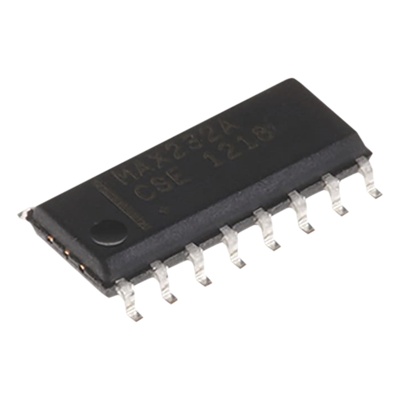

Syscom MAX232ACSE-ND Circuito Integrado 2 Drivers 2 Receivers +5Vcc RS-232 Digital-Analogo 16-SOIC.
$204.32
(incluye IVA)
$238.26
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
MAX232ACSE-ND Syscom Circuito Integrado 2 Drivers 2 Receivers +5Vcc RS-232 Digital-Análogo 16-SOIC.
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de aplicaciones --> <-- Seccin de pinout --> <-- Separador -->
Caractersticas Principales
- 2 controladores y 2 receptores integrados
- Funciona con 5VCC mayor compatibilidad
- Interfaz RS-232 para conectividad eficiente
- Conversin digital-a-analgica integrada
- Formato de encapsulado 16-SOIC compacto
Especificaciones Elctricas
- Tensin de alimentacin: 5V 10%
- Corriente de alimentacin (VCC): 10mA tpico
- Rango de tensin de entrada RS-232: 25V (MAX220) / 30V (otros)
- Tensin de salida del transmisor: 5V a 8V
- Velocidad de datos: 116kbps mximo
- Resistencia de entrada RS-232: 3k a 7k
- Umbral de entrada lgica baja: 0.8V
- Umbral de entrada lgica alta: 2.4V
- Corriente de fuga: 10A mximo
Caractersticas Fsicas
- Encapsulado: 16-SOIC
- Rango de temperatura de operacin: 0C a 70C
- Rango de temperatura de almacenamiento: -65C a 160C
- Temperatura de soldadura: 300C mximo (10s)
- Disipacin de potencia: 842mW (16-Pin Plastic DIP)
Caractersticas RS-232
- Transmisores: 2 canales
- Receptores: 2 canales
- Impedancia de salida: 300 a 10M
- Corriente de cortocircuito: 60mA
- Tiempo de propagacin: 4-10s (transmisor) 0.6-3s (receptor)
Caractersticas de Apagado
- Modo apagado: 5W
- Tiempo de activacin: 250s
- Tiempo de desactivacin: 600ns
- Corriente de apagado: 1A mximo
- Umbral de apagado: 1.4V (bajo) 2.0V (alto)
Aplicaciones Tpicas
- Interfaz de traduccin entre TTL/CMOS y RS-232
- Redes RS-232 multidrop
- Equipos de diagnstico porttiles
- Interfaces de comunicacin para microcontroladores
- Sistemas de adquisicin de datos
- Equipos de prueba y medicin
Configuracin de Pines
- 1 (C1): Conexin para capacitor de carga
- 2 (V): Salida positiva de voltaje
- 3 (C1-): Conexin para capacitor de carga negativo
- 4 (C2): Segundo capacitor de carga positivo
- 5 (C2-): Segundo capacitor de carga negativo
- 6 (V-): Salida negativa de voltaje
- 7 (T2OUT): Salida del transmisor 2
- 8 (R2IN): Entrada del receptor 2
- 9 (R2OUT): Salida del receptor 2
- 10 (T2IN): Entrada del transmisor 2
- 11 (T1IN): Entrada del transmisor 1
- 12 (R1OUT): Salida del receptor 1
- 13 (R1IN): Entrada del receptor 1
- 14 (T1OUT): Salida del transmisor 1
- 15 (GND): Tierra
- 16 (VCC): Alimentacin 5V
