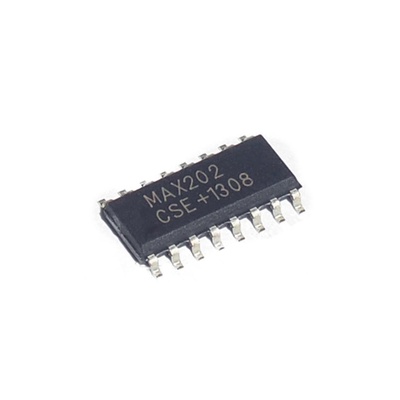

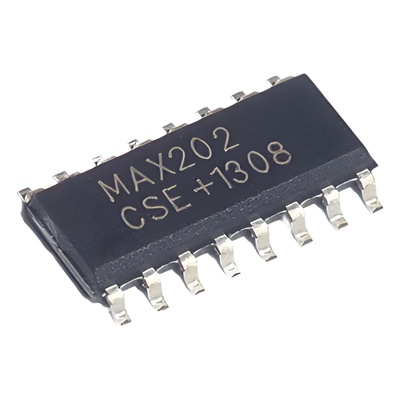

Syscom MAX202CSE-ND Circuito Integrado Tranceptor +5 V RS-232 2 Drivers 2 Receivers SOIC16.
Descripción
MAX202CSE-ND Syscom Circuito Integrado Tranceptor +5 V RS-232 2 Drivers 2 Receivers SOIC16.
Caractersticas Principales
- Tranceptor RS-232 con alimentacin de 5 V
- Embalaje SOIC16 para fcil instalacin
- Incluye 2 drivers y 2 receptores
- Operacin eficiente con baja potencia
- Diseo compacto para aplicaciones integrales
- Tensin de alimentacin: 5V 10%
- Nmero de drivers: 2
- Nmero de receptores: 2
- Velocidad mxima de datos: 120 kbps
- Corriente de alimentacin: 11-20 mA (tpico)
- Temperatura de operacin: 0C a 70C
- Resistencia de entrada RS-232: 3-7 k
- Umbral de entrada del receptor: 0.8V (bajo) 1.7V (alto)
- Histeresis de entrada RS-232: 0.2-1.0V
- Tensin de salida del driver: 5V (mnimo) 8V (tpico)
- Resistencia de salida del driver: 300
- Circuito de bomba de carga integrado
- Elimina la necesidad de una fuente de alimentacin bipolar 12V
- Permite operacin con una sola fuente de alimentacin
- Ahorro de espacio en PCB
- Bajo consumo de potencia
- Modo de apagado con consumo de 1-10 A
- Embalaje SOIC16 que ahorra espacio
- Equipos de medicin porttiles
- Instrumentacin de campo
- Equipos de diagnstico porttiles
- Sistemas de adquisicin de datos
- Interfaces industriales
- Sistemas de control de procesos
- Proteccin contra sobrecorriente
- Proteccin contra cortocircuitos
- Inmunidad a ruido mejorada
- Rango de tensin de entrada RS-232: 30V
- Rango de tensin de entrada lgica: -0.3V a (VCC 0.3V)
- Rango de tensin de salida del driver: (V 0.3V) a (V- - 0.3V)
- Rango de temperatura de almacenamiento: -65C a 160C
<-- Seccin de detalles tcnicos -->
Detalles Tcnicos
- Embalaje: SOIC16
- Capacitores externos: 0.1F (requeridos)
- Impedancia de salida del driver: 300
- Corriente de fuga de salida: 10 A (mx.)
- Tiempo de habilitacin: 600 ns
- Tiempo de deshabilitacin: 200 ns
- Histeresis del receptor: 0.5V (tpico)
- Resistencia de entrada del receptor: 3-7 k
- Umbral de voltaje de entrada lgica: 0.8V (bajo) 2.0V (alto)
- Corriente de pull-up: 15-200 A
Condiciones Mximas
- VCC: -0.3V a 6V
- V: (VCC - 0.3V) a 14V
- V-: 0.3V a -14V
- Corriente de alimentacin: 11-20 mA (tpico)
- Corriente de cortocircuito: 10 a 60 mA
- Temperatura de operacin: 0C a 70C
- Temperatura de almacenamiento: -65C a 160C
- Temperatura de soldadura: 300C (mx.)
<-- Seccin de selector de modelo -->
Selector de Modelo
| Parmetro | MAX202 |
|---|---|
| Tensin de alimentacin | 5V 10% |
| Nmero de drivers | 2 |
| Nmero de receptores | 2 |
| Modo de apagado | No |
| Capacitores externos | 0.1F |
Comparacin con Serie MAX
| Caracterstica | MAX202 | MAX203 | MAX205 |
|---|---|---|---|
| Drivers | 2 | 2 | 2 |
| Receptores | 2 | 2 | 2 |
| Modo apagado | No | No | S |
| Capacitores externos | 0.1F | Ninguno | 0.1F |
| Paquete | SOIC16 | SOIC16 | SOIC16 |
<-- Seccin de funcionamiento -->
Funcionamiento
El MAX202CSEND es un tranceptor RS-232 que utiliza circuitos de bomba de carga integrados para convertir una nica fuente de 5V en tensiones duales 10V necesarias para la interfaz RS-232. El dispositivo contiene dos controladores (transmisores) y dos receptores que cumplen con las especificaciones EIA/TIA-232E y V.28.
Los transmisores mantienen niveles de salida 5V a velocidades de datos superiores a 120kbps cuando se cargan segn la especificacin EIA/TIA-232E. Los receptores tienen umbrales de entrada de 0.8V (bajo) y 1.7V (alto) lo que permite compatibilidad con niveles lgicos TTL/CMOS y mejora el margen de ruido para seales RS-232.
El dispositivo incluye capacitores de 0.1F para la generacin de voltaje y est disponible en un paquete SOIC16 que ahorra espacio en la placa de circuito. Los transmisores invertidos incluyen resistencias de pull-up internas que fuerzan las salidas no utilizadas a nivel bajo cuando estn abiertas.
Modo de Apagado
El MAX202CSEND no incluye modo de apagado (SHDN) en su versin estndar a diferencia de otros modelos en la serie MAX. Sin embargo otros dispositivos similares en la familia MAX200MAX209/MAX211/MAX213 incluyen un modo de bajo consumo que puede consumir desde 1A hasta 10A.
En modo de apagado las salidas de los transmisores se desactivan y su corriente de fuga es inferior a 1mA incluso si la salida del transmisor se impone entre 0V y (VCC 6V). Por debajo de -0.5V la salida del transmisor se clampa a tierra con una impedancia en serie de 1k.
Los receptores del MAX202CSEND no se ven afectados por un modo de apagado ya que no est implementado en este modelo. En otros modelos con modo de apagado todos los receptores excepto R4 y R5 se ponen en estado de alta impedancia.
Compatibilidad
El MAX202CSEND es compatible con la norma RS-232 y V.28 permitiendo su uso en aplicaciones industriales y de comunicaciones de datos. Sus salidas RS-232 pueden manejar cargas de hasta 10mA con una resistencia de salida de 300.
El dispositivo soporta un rango de tensin de entrada RS-232 de 30V lo que proporciona una excelente inmunidad a transitorios y ruido. La histeresis de 0.5V en los receptores asegura transiciones limpias incluso con seales de entrada lentas o con ruido.
