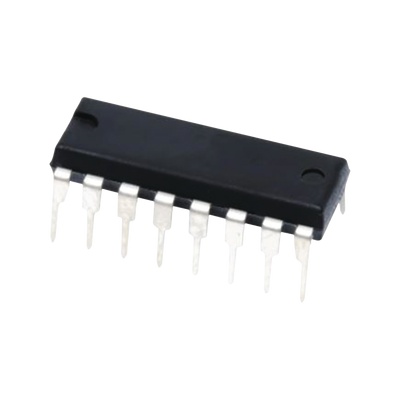

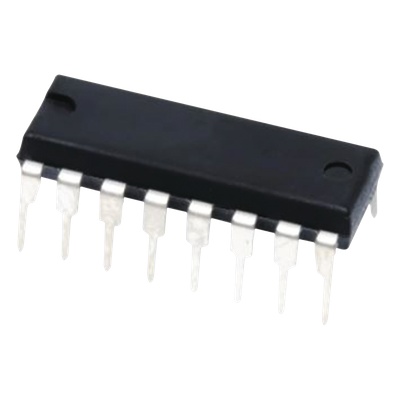

Syscom 595-CD4053BE Circuito Integrado Multiplexor Triple de Doble Canal Analogo.
$25.32
(incluye IVA)
$34.41
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
595-CD4053BE Syscom Circuito Integrado Multiplexor Triple de Doble Canal Análogo.
Caractersticas Principales
- Multiplexor triple con doble canal analgico
- Circuito integrado para aplicaciones verstiles
- Simplicidad en conmutacin digital-analgica
- Compatibilidad con seales de bajo voltaje
- Optimizado para diseo compacto y eficiente
Especificaciones Generales
- Tipo: Multiplexor/Demultiplexor analgico
- Nmero de canales: Triple con doble canal
- Configuracin: CMOS
- Temperatura de operacin: -55C a 125C
- Tecnologa: CMOS con conversin de nivel lgico
Caractersticas Elctricas
- Resistencia ON: 125 (tpica) a 15V P-P
- Fuga OFF: 100pA (tpica) a 18V
- Corriente de fuga ON: 300nA (mx.)
- Corriente de drenaje: 470-1300A (dependiendo de temperatura)
- Capacitancia de entrada: 5-7.5pF
Rango de Voltaje
- Digital: 3V a 20V
- Analgico: 20V P-P
- Alimentacin: 3V a 20V
Caractersticas de Conmutacin
- Retardo de propagacin: 70-720ns
- Conmutacin: Break-before-make
- Caracterstica de crosstalk: 2.5-10MHz
Paquetes Disponibles
- CDIP (16 pines): 19.50mm6.92mm
- PDIP (16 pines): 19.30mm6.35mm
- SOIC (16 pines): 9.90mm3.91mm
- SOP (16 pines): 10.30mm5.30mm
- TSSOP (16 pines): 5.00mm4.40mm
Aplicaciones Tpicas
- Conversin A/D y D/A
- Gating de seales
- Automatizacin industrial
- Electrodomsticos
- Audio profesional
- Sensores analgicos
- Circuitos lgicos programables
Condiciones de Operacin
- Voltaje de alimentacin: 3V a 20V
- Temperatura: -55C a 125C
- Corriente de entrada: Mximo 10mA por entrada
- Disipacin de potencia: 0.2W (tpica) a 10V
- Corriente de entrada: 0.1A (mximo a 25C)
Conexiones de los Pines
- 1: BY IN/OUT
- 2: BX IN/OUT
- 3: CY IN/OUT
- 4: CX o CY OUT/IN
- 5: CX IN/OUT
- 6: INH (Inhabilitar canales)
- 7: VEE (Alimentacin negativa)
- 8: VSS (Tierra)
- 9: C (Seleccin de canal)
- 10: B (Seleccin de canal)
- 11: A (Seleccin de canal)
- 12: AX IN/OUT
- 13: AY IN/OUT
- 14: AX o AY OUT/IN
- 15: BX o BY OUT/IN
- 16: VDD (Alimentacin positiva)
Caractersticas de Rendimiento
- Frecuencia de corte: 20MHz (CD4051) 25MHz (CD4052) 30MHz (CD4053)
- Distorsin armnica total: 0.12% (mximo)
- Feedthrough: 1MHz a 12MHz
- Capacitancia: 9pF (CD4053) 18pF (CD4052) 30pF (CD4051)
- Resistencia ON: 125 a 15V (CD4053)
- Crosstalk: 2.5MHz a 10MHz
Proteccin y Seguridad
- Proteccin ESD: HBM 2500V CDM 1500V
- Temperatura de almacenamiento: -65C a 150C
- Temperatura de unin: 150C (mximo para paquetes plsticos)
- Disipacin de potencia: 0.2W (tpica a 10V)
Caractersticas Adicionales
- Decodificacin binaria en chip
- Rango paramtrico a 5V 10V y 15V
- Pruebas completas a 20V
- Baja corriente de entrada (1A mximo)
- Conmutacin break-before-make
