SYSCOM PARTS CMS3-12-R Inductor de Modo Comun montaje en superficie de 790uH
- Ofrece una inductancia de 790 µH en 1 canal.
- Soporta una corriente DC máxima de 1.05 A, con resistencia DC máxima de 145 mΩ.
- Proporciona aislamiento de 300 VCC.
- Atenúa el ruido hasta 44 dB en frecuencias de hasta 100 MHz.
Código producto - SKU
CMS3-12-R
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

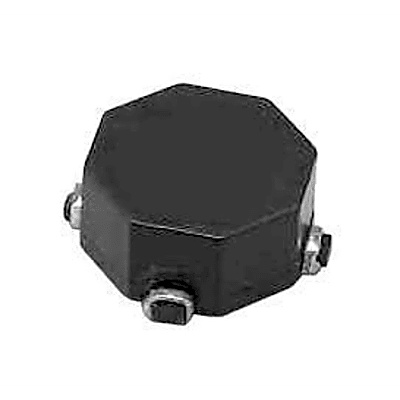

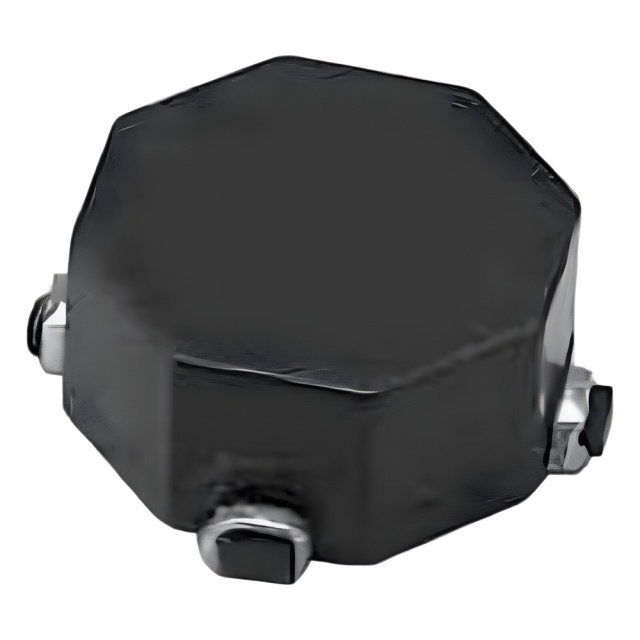

El CMS3-12-R de SYSCOM PARTS es un inductor de modo común toroidal de montaje superficial con núcleo de ferrita, de 790 µH y 1.05 A. Lo elige quien necesita filtrar ruido EMI en una fuente de alimentación conmutada sin ocupar demasiado espacio en la tarjeta.
Qué hace este equipo
- Ofrece una inductancia de 790 µH en 1 canal.
- Soporta una corriente DC máxima de 1.05 A, con resistencia DC máxima de 145 mΩ.
- Proporciona aislamiento de 300 VCC.
- Atenúa el ruido hasta 44 dB en frecuencias de hasta 100 MHz.
- Se monta en PCB con terminación SMD/SMT.
- Cumple con inflamabilidad UL94V-0 y opera de -40 °C a +160 °C.
Cuándo conviene
Es un componente pensado para filtros EMI en fuentes conmutadas, como fuentes DC-DC brick, fuentes de salida discretas y sistemas de punto de uso (PUPs), donde el espacio en la tarjeta y el cumplimiento normativo son importantes. Su desempeño final dependerá del diseño del circuito en el que se integre.
Antes de comprar
- Verifica que la corriente de tu circuito no supere los 1.05 A de corriente DC máxima.
- Revisa que la huella en tu PCB coincida con sus dimensiones: 13.97 mm de largo, 13.97 mm de ancho y 6 mm de altura.
- Es un componente de montaje superficial, por lo que su instalación requiere soldadura SMD y el diseño de la tarjeta correspondiente.
- Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de hacer tu pedido.
Preguntas frecuentes
¿Qué incluye la compra?
Incluye el inductor de modo común CMS312R, en la cantidad que indiques en tu pedido.
¿Para qué sirve este inductor?
Sirve para filtrar ruido EMI en fuentes de alimentación conmutadas, con atenuación de hasta 44 dB en frecuencias de hasta 100 MHz.
¿Qué tipo de montaje tiene?
Es de montaje superficial en PCB, con terminación SMD/SMT.
¿Es compatible con mi fuente o diseño en particular?
Los datos disponibles no indican compatibilidades específicas con equipos o diseños concretos. Conviene confirmar con CJP Telecom si tu aplicación encaja.
