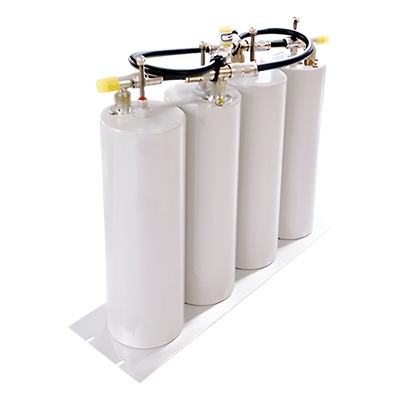

TELEWAVE INC TPRD-3844 Duplexer Pasa Banda-Rechazo de Banda 370-430 MHz 4Cav.(4"Dia.) 3 MHz 1.0dB 250Watt N Hembras.
Código producto - SKU
TPRD-3844
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Duplexer pasa banda-rechazo de banda diseñado para operar en el rango de 370-430 MHz con alta selectividad gracias a su configuración de 4 cavidades de 4 pulgadas de diámetro. Utiliza 2 cavidades TPR-3504 en las trayectorias de transmisión y recepción para ofrecer protección máxima TX a RX en ambientes con severa congestión de RF. Su diseño optimizado garantiza característica de paso de banda con mínima pérdida de inserción, empleando cable RG-214 de especificación militar para las interconexiones internas y materiales de alta durabilidad que aseguran rendimiento consistente en condiciones exigentes.
Características Principales
- Aislamiento TX-RX de 75 dB @ 5 MHz y 60 dB @ 3 MHz
- 4 cavidades de 4' de diámetro para alta selectividad
- Pérdida de inserción máxima de 1.0 dB
- Potencia de entrada máxima de 250 W
- Conectores N hembra para integración estándar
- VSWR máximo de 1.5:1
- Sintonizadores plateados y contactores de cobre berilio
- Mecanismo de bloqueo positivo para ajuste en campo
- Cable RG-214 mil-spec para interconexiones
- Protección contra desensibilización de 90 dB
Especificaciones Técnicas
Eléctricas
Banda de frecuencia: 370-430 MHz
Separación TX-RX (mín.): 3 MHz
Potencia de entrada (máx.): 250 W
Pérdida de inserción (TX y RX a antena): 1.0 dB
Aislamiento TX a RX (mín.): 75 dB @ 5 MHz / 60 dB @ 3 MHz
VSWR (máx.): 1.5:1
Protección contra desensibilización: 90 dB
Supresión de banda: Incluida
Mecánicas y Físicas
Cavidades: 4 (4' diámetro)
Dimensiones: 13.3 x 48 x 30.5 cm (0.44 x 1.57 x 1 ft)
Conectores: N hembra
Interconexiones: Cable RG-214 mil-spec
Sintonizadores: Plateados
Contactores: Cobre berilio
Ajuste en campo: Mecanismo de bloqueo positivo
