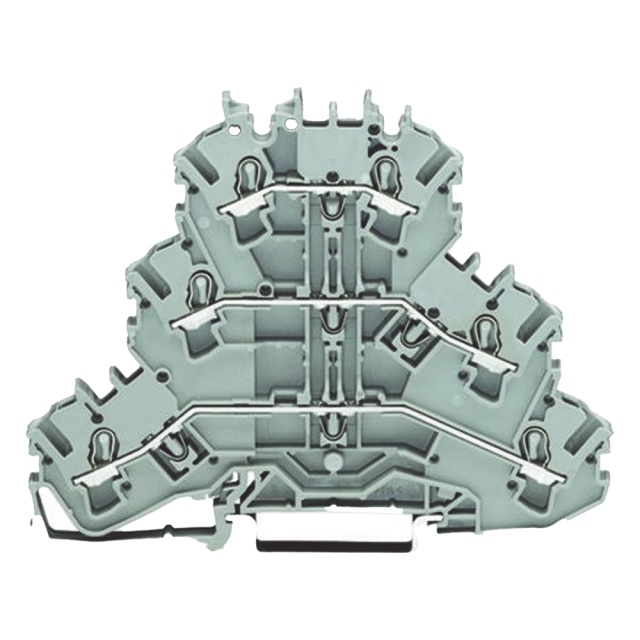

WAGO 2002-3201: borna de paso triple de 3 niveles, 2.5 mm², Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
La 2002-3201 es una borna de paso triple de la serie 2002 de WAGO (TOPJOB S): tres niveles con marcaje L/L/L, tres potenciales y seis unidades de conexión Push-in CAGE CLAMP® con sección nominal de 2.5 mm². Según IEC/EN 60947-7-1, WAGO publica 24 A y 500 V (categoría III, grado de contaminación 3). Mide 5.2 mm de ancho y se monta en riel DIN 35. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 2002-3201. Valores según IEC/EN 60947-7-1, con categoría de sobretensión III y grado de contaminación 3.
Valores eléctricos
Datos publicados por WAGO.
| Norma | IEC/EN 60947-7-1 |
|---|---|
| Tensión nominal (III/3) | 500 V |
| Tensión de impulso nominal (III/3) | 6 kV |
| Corriente nominal | 24 A |
| Pérdida de potencia por polo | 0.766 W a 24 A |
| UL 1059, grupos B y C | 300 V / 20 A |
| UL 1059, grupo D | 600 V / 5 A |
| CSA 22.2 No 158, grupos B y C | 300 V / 20 A |
| Ex e II (EN) | 440 V / 19 A; 17 A con puente |
| ATEX / IECEx | PTB 03 ATEX 1162 U / IECEx PTB 03.0004U (Ex eb IIC Gb) |
Conexión
Datos de conexión.
| Tecnología | Push-in CAGE CLAMP® |
|---|---|
| Accionamiento | Herramienta de operación |
| Unidades de conexión | 6 |
| Potenciales totales | 3 |
| Niveles | 3 |
| Ranuras para puentes | 6 |
| Marcaje de potencial | L/L/L |
| Dirección de cableado | Entrada frontal |
| Material del conductor | Cobre |
| Sección nominal | 2.5 mm² |
| Conductor sólido | 0.25 … 4 mm² (22 … 12 AWG) |
| Conductor sólido, inserción directa (push-in) | 0.75 … 4 mm² (18 … 12 AWG) |
| Conductor trenzado | 0.25 … 4 mm² (22 … 12 AWG) |
| Conductor de hilo fino | 0.25 … 4 mm² (22 … 12 AWG) |
| Hilo fino con casquillo aislado | 0.25 … 2.5 mm² (22 … 14 AWG) |
| Hilo fino con casquillo, inserción directa | 1 … 2.5 mm² (18 … 14 AWG) |
| Longitud de pelado | 10 … 12 mm |
Datos físicos y de material
Dimensiones y materiales según WAGO.
| Ancho | 5.2 mm |
|---|---|
| Alto | 93.3 mm |
| Profundidad desde el borde superior del riel | 81.3 mm |
| Montaje | Riel DIN 35 |
| Marcaje | Central y lateral |
| Color | Gris |
| Material aislante | Poliamida (PA66), UL94 V0 |
| Peso | 16.8 g |
| Temperatura de operación continua | -60 … +105 °C |
| Unidad de empaque | 50 piezas |
Preguntas frecuentes sobre WAGO 2002-3201: borna de paso triple de 3 niveles, 2.5 mm², Push-in CAGE CLAMP®
¿Cuántos niveles y conexiones tiene la 2002-3201?
Tres niveles con marcaje de potencial L/L/L, tres potenciales y 6 unidades de conexión, según WAGO.
¿Qué tensión y corriente publica WAGO?
Según IEC/EN 60947-7-1: 500 V, 6 kV de tensión de impulso y 24 A, con categoría de sobretensión III y grado de contaminación 3.
¿Qué calibres de conductor admite?
Sólido, trenzado e hilo fino de 0.25 a 4 mm² (22 a 12 AWG); con casquillo aislado, de 0.25 a 2.5 mm² (22 a 14 AWG). Sección nominal de 2.5 mm², solo cobre, con 10 a 12 mm de pelado.
¿Tiene valores UL y CSA?
Sí. WAGO publica, para UL 1059, 300 V y 20 A en los grupos de uso B y C, y 600 V y 5 A en el D; para CSA 22.2 No 158, 300 V y 20 A en los grupos B y C.
¿Sirve en áreas con atmósferas explosivas?
WAGO la describe como apta para aplicaciones Ex e II, con 440 V y 19 A (17 A con puente) y las referencias ATEX PTB 03 ATEX 1162 U / IECEx PTB 03.0004U (Ex eb IIC Gb).
¿Qué medidas y peso tiene?
5.2 mm de ancho, 93.3 mm de alto y 81.3 mm de profundidad medida desde el borde superior del riel; pesa 16.8 g.
¿Cómo se empaca?
En cajas de 50 piezas, según WAGO.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 2002-3201 - Triple-deck terminal block. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
