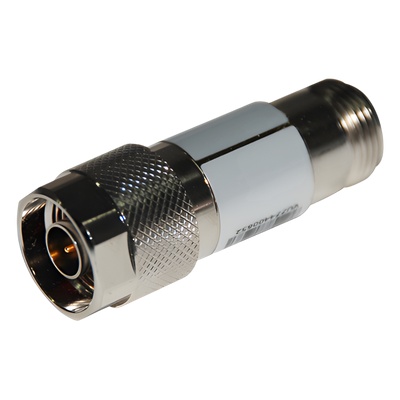

MINI CIRCUITS UNAT-10 Atenuador en Linea de 10 dB 1 W CD-6 GHz Conectores N Macho-Hembra.
Código producto - SKU
UNAT-10
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Atenuador en línea de precisión diseñado para aplicaciones de RF profesionales que requieren control exacto de nivel de señal. Ofrece atenuación nominal de 10 dB con tolerancia reducida de ±0.3 dB a lo largo de todo el espectro operativo. La arquitectura monolítica elimina puntos de fallo mecánicos, garantizando estabilidad térmica y eléctrica en condiciones de uso continuo. Compatible con sistemas de comunicación, instrumentación de prueba y equipos de telecomunicaciones que operan desde banda base hasta 6 GHz.
Características Principales
- Atenuación precisa de 10 dB ±0.3 dB
- Rango de frecuencia DC-6000 MHz (6 GHz)
- Conectores N macho-hembra estándar
- Potencia máxima 1 W continuo
- VSWR 1.15:1 a 1.50:1 según banda de operación
- Diseño monolítico para mayor durabilidad
- Cumple con RoHS
Especificaciones Eléctricas
Rango de Frecuencia
DC - 6000 MHz
Atenuación Nominal
10 ± 0.3 dB
Flatness (DC-3 GHz)
±0.10 dB
Flatness (3-4.5 GHz)
±0.20 dB
Flatness (4.5-6 GHz)
±0.20 dB
VSWR (DC-3 GHz)
1.15:1
VSWR (3-4.5 GHz)
1.25:1
VSWR (4.5-6 GHz)
1.50:1
Potencia Máxima
1 W continuo
Impedancia
50 Ω
Especificaciones Mecánicas
Tipo de Conector
N macho-hembra
Estilo de Carcasa
FF779
Peso
72.5 g
Temperatura Operación
-45°C a 100°C
Temperatura Almacenamiento
-55°C a 100°C
Atenuación vs Frecuencia (Valores Típicos)
10 MHz
9.98 dB
50 MHz
10.00 dB
100 MHz
10.00 dB (típico)
Aplicaciones Típicas
- Ajuste de nivel de señal en cadenas de RF
- Apareamiento de impedancia entre etapas
- Protección de equipos sensibles contra sobrecarga
- Caracterización de dispositivos en bancos de prueba
