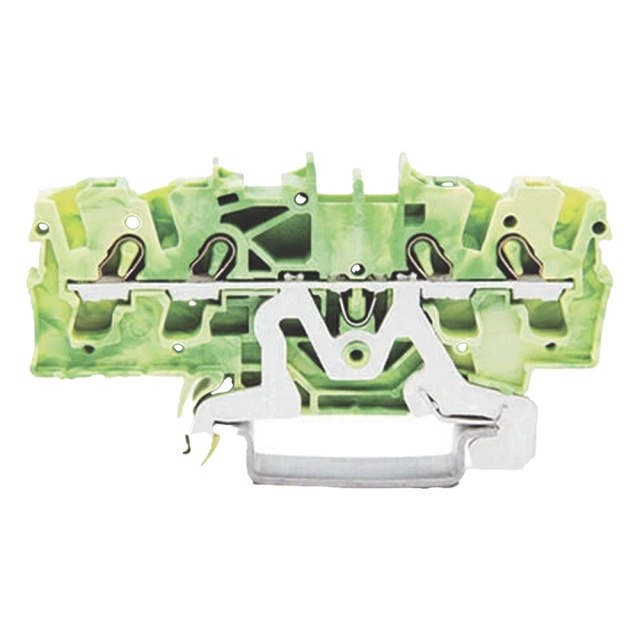

WAGO 2002-1407: borna de tierra de 4 conductores, 2.5 mm², Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
La 2002-1407 es una borna de tierra de 4 conductores de la serie 2002 de WAGO (TOPJOB S), con tecnología Push-in CAGE CLAMP® y sección nominal de 2.5 mm². Según WAGO conecta los conductores directamente al riel gracias a un pie de contacto integrado, se monta en riel DIN 35 y está indicada como apta para aplicaciones Ex e II. Es de color verde-amarillo y mide 5.2 mm de ancho. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 2002-1407.
Conexión
Datos de conexión publicados por WAGO.
| Tecnología | Push-in CAGE CLAMP® |
|---|---|
| Accionamiento | Herramienta de operación |
| Unidades de conexión | 4 |
| Potenciales totales | 1 |
| Niveles | 1 |
| Ranuras para puentes | 2 |
| Dirección de cableado | Entrada frontal |
| Material del conductor | Cobre |
| Sección nominal | 2.5 mm² |
| Conductor sólido | 0.25 … 4 mm² (22 … 12 AWG) |
| Conductor sólido, inserción directa (push-in) | 0.75 … 4 mm² (18 … 12 AWG) |
| Conductor trenzado | 0.25 … 4 mm² (22 … 12 AWG) |
| Conductor de hilo fino | 0.25 … 4 mm² (22 … 12 AWG) |
| Hilo fino con casquillo aislado | 0.25 … 2.5 mm² (22 … 14 AWG) |
| Hilo fino con casquillo, inserción directa | 1 … 2.5 mm² (18 … 14 AWG) |
| Longitud de pelado | 10 … 12 mm |
Datos físicos y de material
Dimensiones y materiales según WAGO.
| Ancho | 5.2 mm |
|---|---|
| Alto | 69.9 mm |
| Profundidad | 39.5 mm |
| Profundidad desde el borde superior del riel | 32.9 mm |
| Montaje | Riel DIN 35 |
| Marcaje | Central y lateral |
| Color | Verde-amarillo |
| Material aislante | Poliamida (PA66), UL94 V0 |
| Peso | 10.4 g |
| Temperatura de operación continua | -60 … +105 °C |
| Unidad de empaque | 100 piezas |
Preguntas frecuentes sobre WAGO 2002-1407: borna de tierra de 4 conductores, 2.5 mm², Push-in CAGE CLAMP®
¿Cuántos conductores conecta la 2002-1407?
Tiene 4 unidades de conexión y un solo potencial, según WAGO.
¿Qué calibres admite?
Conductor sólido, trenzado y de hilo fino de 0.25 a 4 mm² (22 a 12 AWG); con casquillo aislado, de 0.25 a 2.5 mm² (22 a 14 AWG). La sección nominal es de 2.5 mm² y solo se conectan conductores de cobre.
¿Cuánto hay que pelar el conductor?
De 10 a 12 mm, según WAGO.
¿Cómo se conecta a tierra?
WAGO indica que las bornas de tierra permiten conectar los conductores directamente al riel de montaje mediante un pie de contacto integrado.
¿En qué riel se monta y qué tamaño tiene?
En riel DIN 35 (35 x 15 y 35 x 7.5, según el nombre del artículo). Mide 5.2 mm de ancho, 69.9 mm de alto y 39.5 mm de profundidad.
¿Sirve para áreas con atmósferas explosivas?
El nombre del artículo de WAGO la describe como apta para aplicaciones Ex e II. Para las condiciones de uso, WAGO remite a la sección técnica de sus descargas.
¿Qué temperatura soporta?
WAGO indica una temperatura de operación continua de -60 a +105 °C.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 2002-1407 - 4-conductor ground terminal block. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
