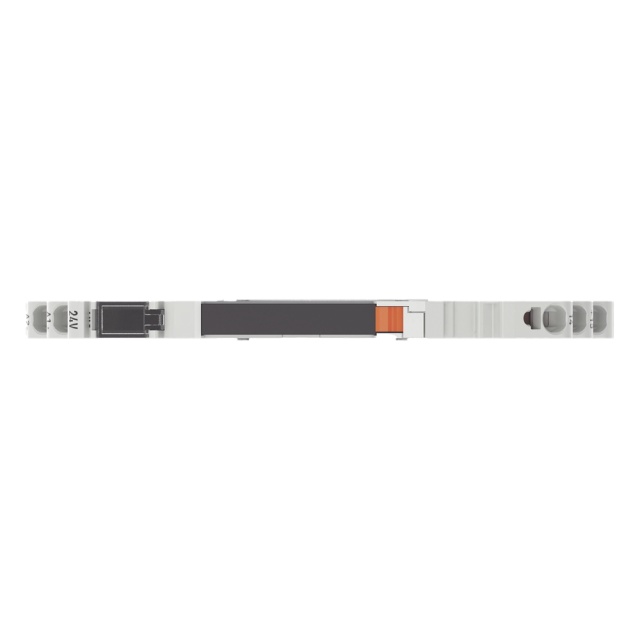

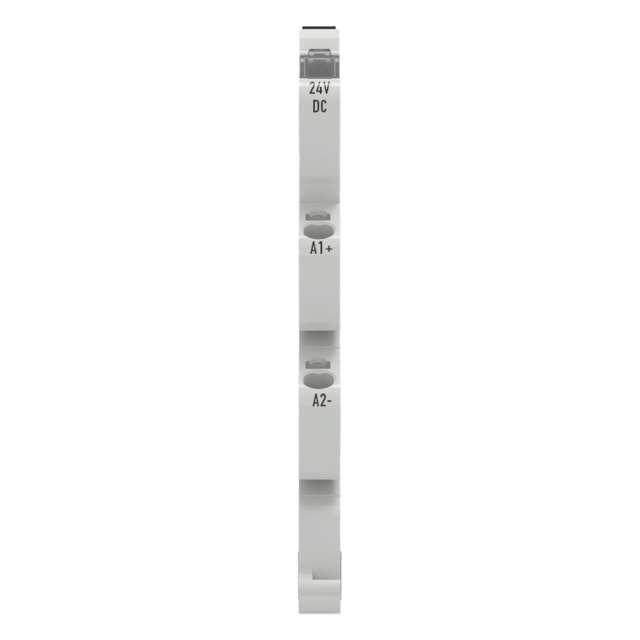

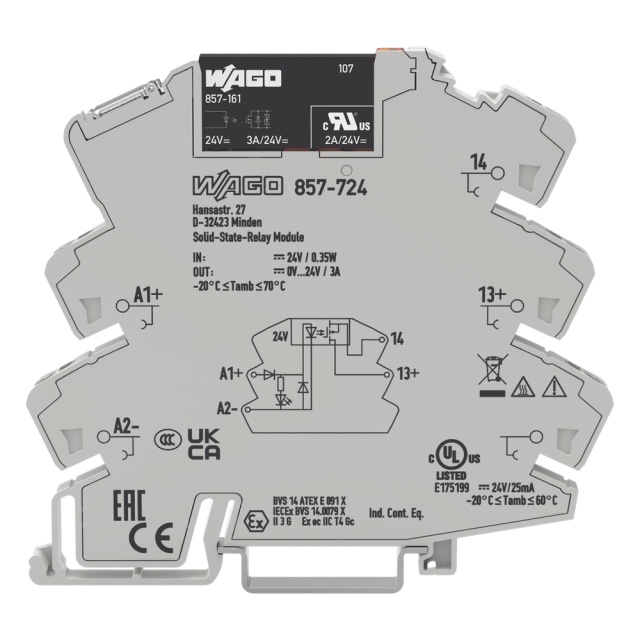

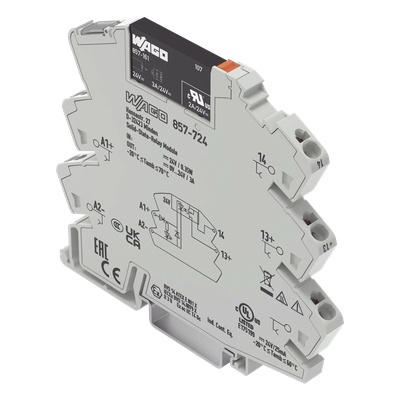

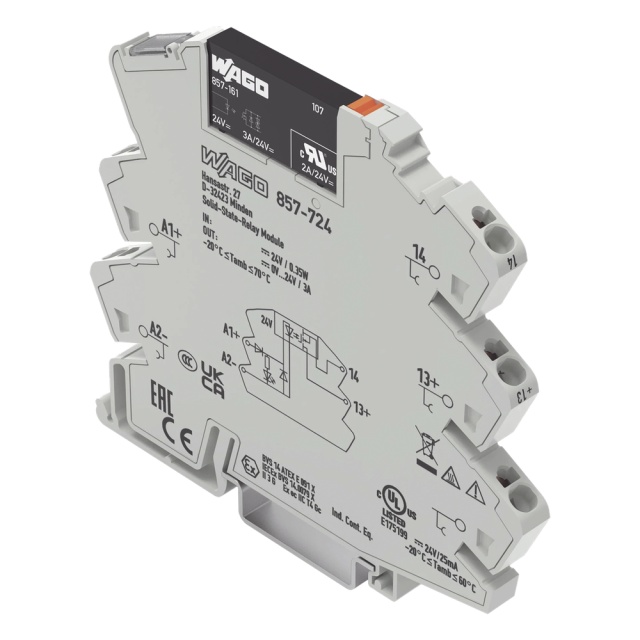

WAGO 857-724: módulo de relé de estado sólido de 24 VCC, 3 A, 6 mm, Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El 857-724 es un módulo de relé de estado sólido de WAGO con tensión nominal de entrada de 24 VDC, corriente permanente límite de 3 A y conexión de carga a 2 hilos. Según WAGO, la tensión nominal de salida es de 24 VDC (rango de 0 a 30 VDC), con tiempos de encendido de hasta 100 µs y de apagado de hasta 600 µs. Tiene indicador LED amarillo, conexión Push-in CAGE CLAMP®, IP20, mide 6 mm de ancho y se monta en riel DIN 35. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 857-724.
Circuito de control
Datos de WAGO.
| Tensión nominal de entrada UN | 24 VDC |
|---|---|
| Rango de tensión de entrada (nivel bajo) | 0 … 10 VDC |
| Rango de tensión de entrada (nivel alto) | 18.8 … 31.2 VDC |
| Corriente nominal de entrada a UN | 10 mA |
Circuito de carga
Datos de WAGO.
| Tipo de circuito | Conexión a 2 hilos |
|---|---|
| Corriente permanente límite | 3 A |
| Tensión nominal de salida | 24 VDC |
| Rango de tensión de salida | 0 … 30 VDC |
| Caída de tensión | ≤ 0.12 VDC |
| Corriente de fuga a tensión asignada | ≤ 1 µA |
| Corriente de conmutación mínima | 50 µA |
| Tiempo de encendido | ≤ 100 µs |
| Tiempo de apagado | ≤ 600 µs |
| Frecuencia de conmutación | ≤ 350 Hz |
| Indicador de estado | LED amarillo |
Seguridad y protección
Datos de WAGO.
| Tensión asignada | 300 V |
|---|---|
| Categoría de sobretensión | III |
| Grado de contaminación | 2 |
| Rigidez dieléctrica circuito de control/carga (AC, 1 min) | 3.51 kVrms |
| Aislamiento control/carga | Aislamiento básico |
| Aislamiento entre equipos contiguos del mismo tipo | Aislamiento reforzado (separación segura) |
| Aislamiento hacia equipos contiguos de otro tipo | Aislamiento básico |
| Grado de protección | IP20 |
Conexión y datos físicos
Datos de WAGO.
| Tecnología de conexión | Push-in CAGE CLAMP® |
|---|---|
| Conductor sólido | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Conductor de hilo fino | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Hilo fino con casquillo aislado | 0.34 … 1.5 mm² (22 … 16 AWG) |
| Longitud de pelado | 9 … 10 mm |
| Ancho | 6 mm |
| Alto | 94 mm |
| Profundidad desde el borde superior del riel | 81 mm |
| Montaje | Riel DIN 35 |
| Posición de montaje | Horizontal (de pie/acostado); vertical |
| Color | Gris |
| Material aislante (carcasa principal) | Poliamida (PA66) |
| Grupo de material | I |
| Clase de inflamabilidad UL94 | V0 |
| Carga de fuego | 0.437 MJ |
| Peso | 29.5 g |
Condiciones ambientales y normas
Datos de WAGO.
| Temperatura de operación a UN | -20 … +70 °C |
|---|---|
| Temperatura de almacenamiento | -40 … +70 °C |
| Temperatura de procesamiento | -25 … +50 °C |
| Humedad relativa | 5 … 85 % (sin condensación) |
| Altitud máxima de operación | 2000 m |
| Normas y especificaciones que WAGO lista | EN 61000-6-2; EN 61000-6-3; EN 61373; EN 61010-2-201; UL 508; DNV |
| Relé básico WAGO | 857-161 |
| Unidad de empaque | 25 piezas (SPU: 1) |
| RoHS | Cumple, con excepción 7(a) |
Preguntas frecuentes sobre WAGO 857-724: módulo de relé de estado sólido de 24 VCC, 3 A, 6 mm, Push-in CAGE CLAMP®
¿Qué tensión de entrada tiene el 857-724?
Tensión nominal de 24 VDC; WAGO indica nivel bajo de 0 a 10 VDC y nivel alto de 18.8 a 31.2 VDC, con 10 mA de corriente nominal de entrada.
¿Qué carga maneja?
Corriente permanente límite de 3 A, con tensión nominal de salida de 24 VDC y rango de salida de 0 a 30 VDC, en conexión a 2 hilos.
¿Qué tan rápido conmuta?
Tiempo de encendido de hasta 100 µs, de apagado de hasta 600 µs y frecuencia de conmutación de hasta 350 Hz.
¿Qué caída de tensión y fuga tiene?
Caída de tensión de hasta 0.12 VDC y corriente de fuga de hasta 1 µA a tensión asignada; la corriente de conmutación mínima es de 50 µA.
¿Cómo se conecta?
Con Push-in CAGE CLAMP® para conductor sólido o de hilo fino de 0.34 a 2.5 mm² (22 a 14 AWG); con casquillo aislado, de 0.34 a 1.5 mm² (22 a 16 AWG). Pelado de 9 a 10 mm.
¿Qué medidas tiene y cómo se monta?
6 mm de ancho, 94 mm de alto y 81 mm de profundidad desde el borde superior del riel, en riel DIN 35, horizontal o vertical.
¿Qué rango de temperatura tiene?
De -20 a +70 °C en operación a UN y de -40 a +70 °C en almacenamiento.
¿Qué aislamiento publica WAGO?
Rigidez dieléctrica de 3.51 kVrms entre control y carga, con aislamiento básico entre ambos circuitos y aislamiento reforzado entre equipos contiguos del mismo tipo.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 857-724 - Solid-state relay module. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
