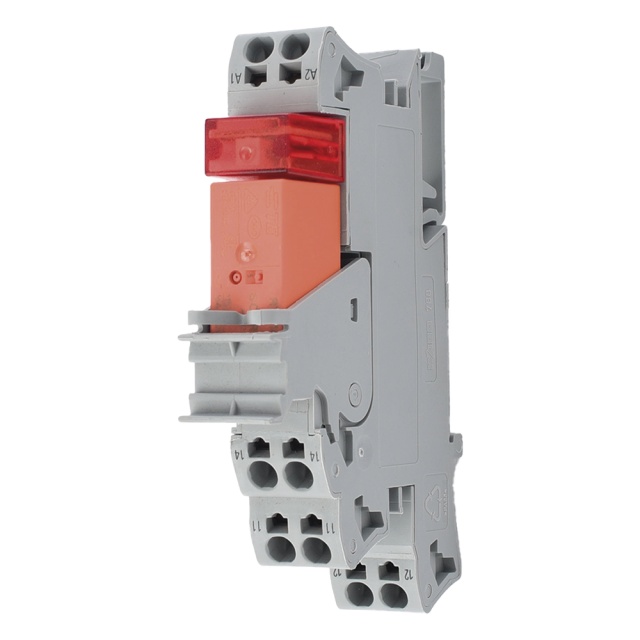

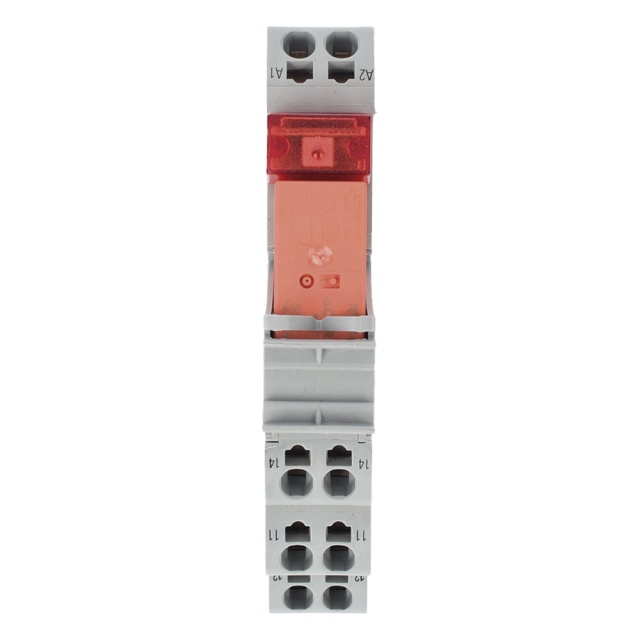

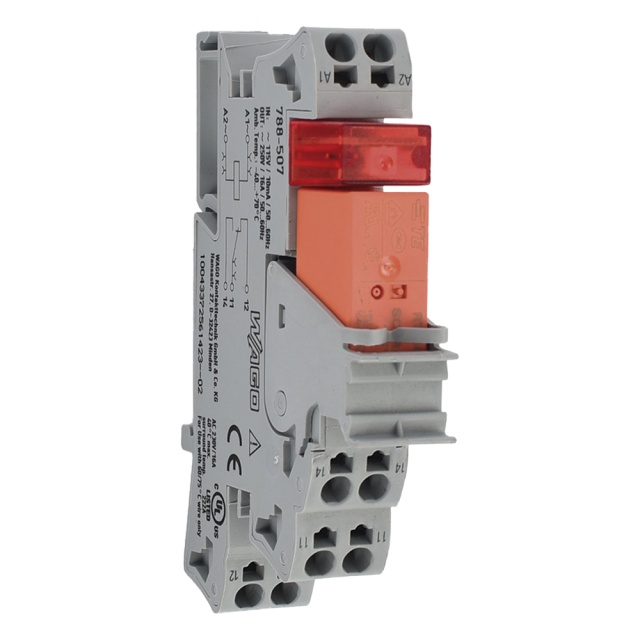

WAGO 788-507: módulo con relé de 115 VCA, 1 contacto inversor, 16 A, Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El 788-507 es un módulo con relé de WAGO con tensión nominal de entrada de 115 VCA (rango ±10 %), 1 contacto inversor y una corriente permanente límite de 16 A. Según WAGO, el contacto es de AgNi 90/10, tiene indicador LED rojo, conexión Push-in CAGE CLAMP®, grado de protección IP20 y se monta en riel DIN 35 con 15 mm de ancho. Opera de -40 a +70 °C. WAGO precisa que, para tensiones mayores de 250 V entre módulos de relé contiguos, se debe usar una placa separadora (por ejemplo, la 209-191). Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 788-507.
Circuito de control
Datos de WAGO.
| Tensión nominal de entrada UN | 115 VAC |
|---|---|
| Rango de tensión de entrada | ±10 % |
| Corriente nominal de entrada a UN | 8 mA |
Circuito de carga
Datos de WAGO.
| Número de contactos inversores | 1 |
|---|---|
| Material del contacto | AgNi 90/10 |
| Corriente permanente límite | 16 A |
| Corriente de arranque (resistiva) máx. | (AC) 30 A / 4 s |
| Tensión de conmutación máx. | 250 VAC |
| Potencia de conmutación (resistiva) máx. | AC 4000 VA; DC (ver curva de límite de carga) |
| Categoría de utilización | AC-15: 6 A / 250 VAC; DC-13: 2 A / 24 VDC |
| Carga mínima recomendada | 12 V / 10 mA |
| Tiempo de cierre (típ.) | 10 ms |
| Tiempo de apertura (típ.) | 35 ms |
| Tiempo de rebote (típ.) | 6 ms |
| Vida eléctrica (NA, carga resistiva, 23 °C) | 30 x 10³ operaciones de conmutación |
| Vida mecánica | 5 x 10⁶ operaciones de conmutación |
| Frecuencia de conmutación con/sin carga (máx.) | 6 min⁻¹ / 600 min⁻¹ |
| Indicador de estado | LED rojo |
Seguridad y protección
Datos de WAGO.
| Tensión asignada | 250 V |
|---|---|
| Tensión de impulso asignada | 4 kV |
| Grado de contaminación | 3 |
| Rigidez dieléctrica circuito de control/carga (AC, 1 min) | 5 kVrms |
| Rigidez dieléctrica contacto abierto (AC, 1 min) | 1 kVrms |
| Aislamiento | Aislamiento reforzado entre bobina y contactos |
| Nota de seguridad de WAGO | Para tensiones mayores de 250 V entre módulos de relé contiguos y para cumplir los requisitos de aislamiento reforzado debe usarse una placa separadora (por ejemplo, 209-191) |
| Nota de aplicación | Las cargas inductivas deben amortiguarse con un circuito de protección eficaz para proteger bobinas y contactos |
| Grado de protección | IP20 |
Conexión y datos físicos
Datos de WAGO.
| Tecnología de conexión | Push-in CAGE CLAMP® |
|---|---|
| Conductor sólido | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Conductor de hilo fino | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Longitud de pelado | 9 … 10 mm |
| Ancho | 15 mm |
| Alto | 86 mm |
| Profundidad desde el borde superior del riel | 54 mm |
| Montaje | Riel DIN 35 |
| Color | Gris |
| Carga de fuego | 0.599 MJ |
| Peso | 44.9 g |
Condiciones ambientales y normas
Datos de WAGO.
| Temperatura de operación a UN | -40 … +70 °C |
|---|---|
| Temperatura de operación a UN (UL) | -40 … +40 °C |
| Temperatura de almacenamiento | -40 … +70 °C |
| Temperatura de procesamiento | -25 … +50 °C |
| Normas y especificaciones que WAGO lista | EN 61010-2-201; EN 61810-1; EN 61373; UL 508 (máx. 40 °C); DNV |
| Relé básico WAGO | 788-174 |
| Unidad de empaque | 20 piezas (SPU: 1) |
| RoHS | Cumple, con excepción 7(a) |
Preguntas frecuentes sobre WAGO 788-507: módulo con relé de 115 VCA, 1 contacto inversor, 16 A, Push-in CAGE CLAMP®
¿Qué tensión de bobina tiene el 788-507?
Tensión nominal de entrada de 115 VCA con rango de ±10 % y corriente nominal de entrada de 8 mA, según WAGO.
¿Qué carga soporta el contacto?
WAGO indica una corriente permanente límite de 16 A, tensión de conmutación máxima de 250 VAC y potencia de conmutación resistiva máxima de 4000 VA en AC (con curva de límite de carga para DC). Categorías de utilización: AC-15: 6 A / 250 VAC; DC-13: 2 A / 24 VDC.
¿Cuántos contactos tiene?
1 contacto inversor (cambio), con material AgNi 90/10.
¿Qué tiempos de respuesta publica WAGO?
Tiempo de cierre típico de 10 ms, apertura típica de 35 ms y rebote típico de 6 ms.
¿Cuál es su vida útil?
WAGO indica una vida eléctrica de 30 x 10³ operaciones de conmutación (carga resistiva, contacto NA, 23 °C) y una vida mecánica de 5 x 10⁶ operaciones de conmutación.
¿Cómo se conecta y se monta?
Con Push-in CAGE CLAMP® para conductores sólidos o de hilo fino de 0.34 a 2.5 mm² (22 a 14 AWG), con 9 a 10 mm de pelado. Se monta en riel DIN 35 y mide 15 mm de ancho.
¿Cuándo hace falta una placa separadora?
WAGO indica que debe usarse una placa separadora (por ejemplo, la 209-191) para tensiones mayores de 250 V entre módulos de relé contiguos y para cumplir los requisitos de aislamiento reforzado.
¿Qué rango de temperatura tiene?
De -40 a +70 °C en operación a UN; el valor UL de operación a UN es -40 … +40 °C.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 788-507 - Relay module. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
