WAGO 750-1504: módulo de salida digital de 16 canales, 24 VDC, 0.5 A por canal, Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

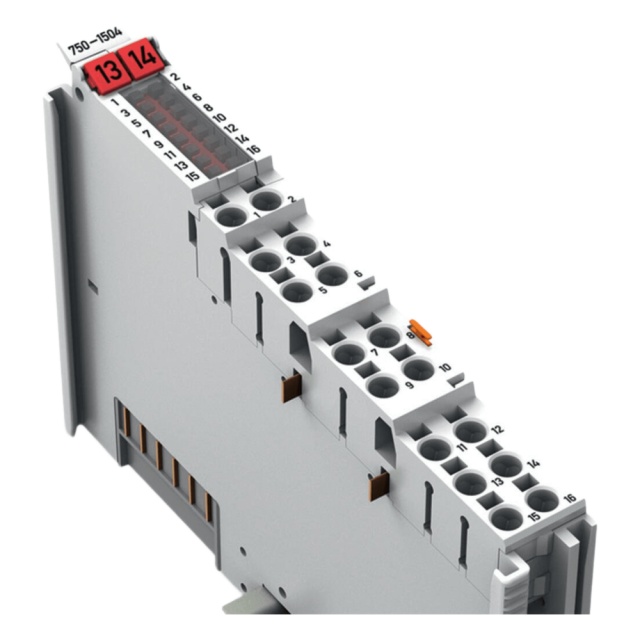

El 750-1504 es un módulo de salida digital del sistema de E/S WAGO 750 con 16 canales de 24 VDC y 0.5 A por canal en solo 12 mm de ancho. Según WAGO transmite señales binarias a actuadores como válvulas magnéticas, contactores o relevadores, las salidas están protegidas contra cortocircuito y admiten carga resistiva, inductiva y de lámpara. Usa Push-in CAGE CLAMP®, tiene un LED verde por canal y aislamiento de 500 V entre sistema y campo. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 750-1504.
Datos técnicos
Según WAGO.
| Número de salidas digitales | 16 |
|---|---|
| Tipo de señal | Digital, 24 VDC |

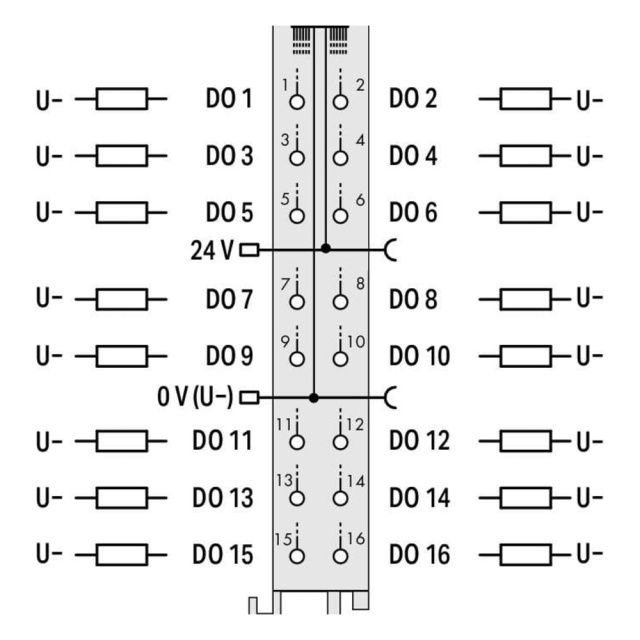

| Conexión de actuador | 16 x (1 hilo) |

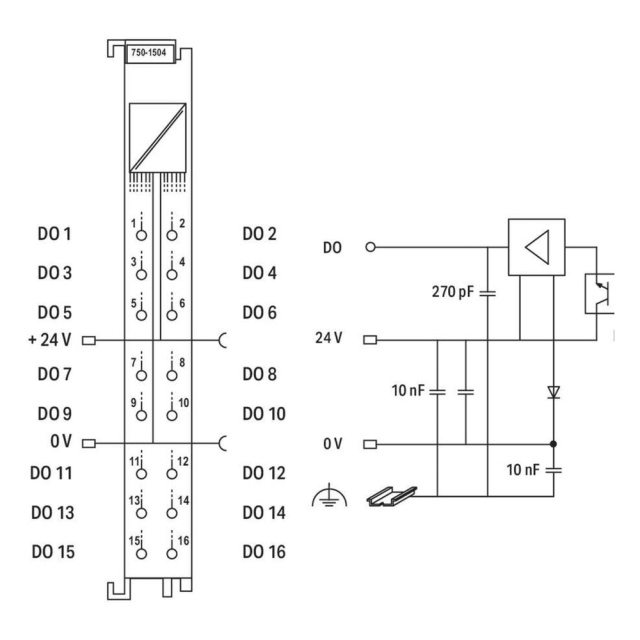

| Característica de salida | Conmutación positiva (high-side) |
| Corriente de salida por canal | 0.5 A |
| Protección | Salidas protegidas contra cortocircuito |
| Tipo de carga | Resistiva, inductiva y de lámpara |
| Frecuencia de conmutación máxima | 1 kHz |
| Ancho de datos de salida (interno) | 16 bits |
| Alimentación de sistema | 5 VDC, por contactos de datos |
| Consumo de corriente (alimentación de sistema) | 40 mA |
| Alimentación de campo | 24 VDC (-25 … +30 %), por contactos de potencia |
| Consumo de campo, módulo sin carga externa | 29 mA |
| Aislamiento | 500 V sistema/campo |

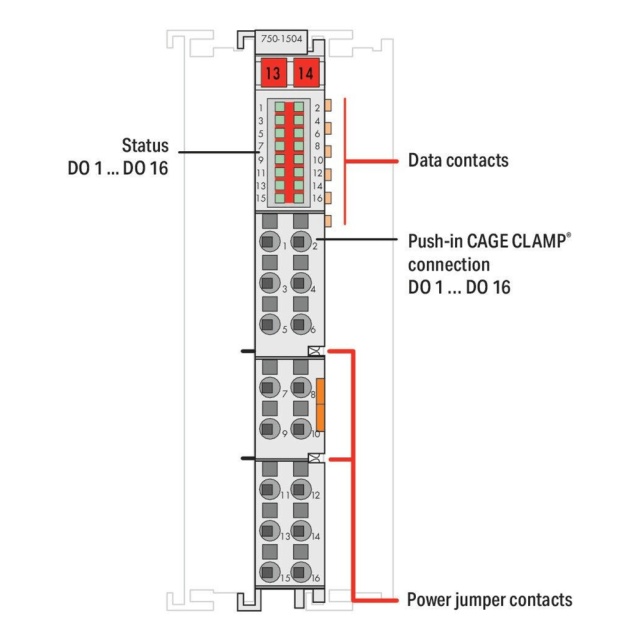

| Indicadores | LED verde por canal (1-16): estado DO 1 … DO 16 |
| Contactos de potencia | 2 entrantes y 2 salientes; capacidad de 10 A |
Conexión y dimensiones
Según WAGO.
| Tecnología de conexión | 16 x Push-in CAGE CLAMP® (salidas) |
|---|---|
| Material del conductor | Cobre |
| Conductor sólido | 0.08 … 1.5 mm² (28 … 16 AWG) |
| Conductor de hilo fino | 0.25 … 1.5 mm² (22 … 16 AWG) |
| Longitud de pelado | 8 … 9 mm |
| Ancho | 12 mm |
| Alto | 100 mm |
| Profundidad | 69 mm (61.8 mm desde el borde superior del riel) |
| Montaje | Riel DIN 35 |
| Color | Gris claro |
| Material de la carcasa | Policarbonato; poliamida 6.6 |
| Peso | 49.9 g |
Condiciones ambientales
Según WAGO.
| Temperatura de operación | 0 … +55 °C |
|---|---|
| Temperatura de almacenamiento | -40 … +85 °C |
| Grado de protección | IP20 |
| Grado de contaminación | 2 según IEC 61131-2 |
| Altitud de operación | 0 … 2000 m |
| Humedad relativa | 95 % sin condensación |
| Posición de montaje | Horizontal (izquierda, derecha, arriba, abajo) y vertical (arriba y abajo) |
| Resistencia a vibración | 4 g según IEC 60068-2-6 |
| Resistencia a choque | 15 g según IEC 60068-2-27 |
| Inmunidad EMC | Según EN 61000-6-2, aplicaciones marinas |
| Emisión EMC | Según EN 61000-6-3, aplicaciones marinas |
| Exposición a contaminantes | Según IEC 60068-2-42 e IEC 60068-2-43 (H2S máx. 10 ppm y SO2 máx. 25 ppm con humedad relativa < 75 %) |
Preguntas frecuentes sobre WAGO 750-1504: módulo de salida digital de 16 canales, 24 VDC, 0.5 A por canal, Push-in CAGE CLAMP®
¿Cuántas salidas tiene el 750-1504 y de cuánta corriente?
16 canales digitales de 24 VDC, con 0.5 A por canal, según WAGO.
¿Qué tipos de carga admite?
WAGO indica carga resistiva, inductiva y de lámpara.
¿Tiene protección contra cortocircuito?
Sí, WAGO indica que la corriente de salida está protegida contra cortocircuito.
¿Qué frecuencia de conmutación máxima publica WAGO?
1 kHz.
¿Cómo se conectan los cables?
Con Push-in CAGE CLAMP®: conductor sólido de 0.08 a 1.5 mm² o de hilo fino de 0.25 a 1.5 mm², con 8 a 9 mm de pelado. WAGO indica que para abrir la conexión se requiere una herramienta de 2.5 mm (210-719).
¿Cómo se indica el estado de cada salida?
Con un LED verde por canal (1 a 16).
¿Qué aislamiento y alimentación tiene?
500 V entre sistema y campo. El sistema se alimenta con 5 VDC por los contactos de datos y el campo con 24 VDC (-25 … +30 %) por los contactos de potencia.
¿Qué indica WAGO sobre RoHS?
WAGO indica estado RoHS «Compliant, with exemption», con las excepciones 7(a), 7(c)-I y 7(c)-II.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 750-1504 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
