WAGO 750-504: módulo de 4 salidas digitales, 24 VDC, 0.5 A por canal
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

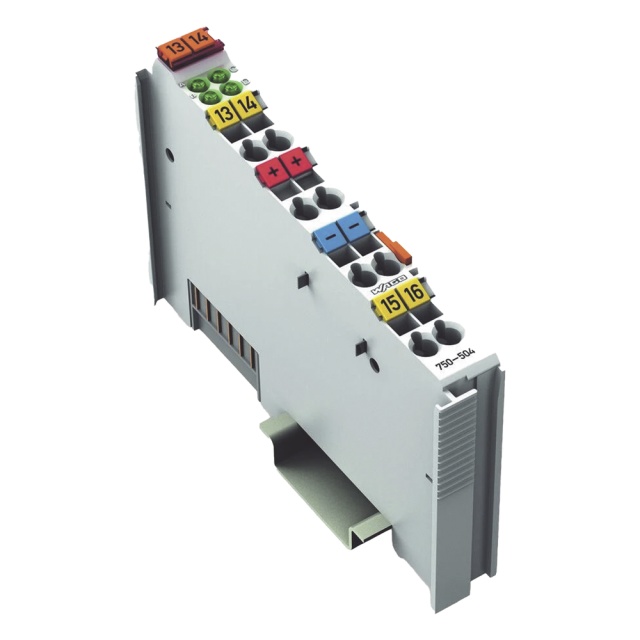

El 750-504 es un módulo de 4 salidas digitales de 24 VDC del sistema de E/S 750 de WAGO. Según WAGO, cada canal entrega 0.5 A con conmutación del lado positivo (high-side), todas las salidas están protegidas contra cortocircuito y hay aislamiento de 500 V entre el nivel de sistema y el de campo. Admite cargas resistivas, inductivas y de lámpara, con una frecuencia de conmutación máxima de 1 kHz. Mide 12 mm de ancho y se monta en carril DIN-35. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 750-504.
Salidas
Datos del apartado de datos técnicos de WAGO.
| Número de salidas digitales | 4 |
|---|---|
| Tipo de señal | Digital, 24 VDC |
| Conexión de actuadores | 2 x (2 hilos, 3 hilos). Para conectar otros actuadores se necesita además un módulo de conexión del lado de campo adecuado (por ejemplo, el 750-614) |
| Característica de salida | Conmutación del lado positivo (high-side) |
| Corriente de salida por canal | 0.5 A |
| Protección | Protegidas contra cortocircuito |
| Tipo de carga | Resistiva, inductiva y de lámpara |
| Frecuencia de conmutación (máx.) | 1 kHz |
| Disipación de energía de desconexión inductiva (máx.) | 0.3 J |
| Ancho de datos de salida (interno) máx. | 4 bits |
| Indicadores | LED verdes A a D: estado de DO 1 a DO 4 |
Alimentación y aislamiento
| Tensión de alimentación (sistema) | 5 VDC, por los contactos de datos |
|---|---|
| Consumo de corriente (alimentación del sistema) | 10 mA |
| Tensión de alimentación (campo) | 24 VDC (-25 a +30 %), por los contactos de potencia |
| Consumo de campo (módulo sin carga externa) | 30 mA |
| Aislamiento | 500 V entre sistema y campo |
| Contactos de potencia entrantes / salientes | 2 / 2 |
| Capacidad de corriente de los contactos de potencia | 10 A |
Conexión
| Tecnología de conexión de E/S | 8 x CAGE CLAMP® (salidas) |
|---|---|
| Material del conductor | Cobre |
| Conductor sólido | 0.08 a 2.5 mm² / 28 a 14 AWG |
| Conductor flexible | 0.08 a 2.5 mm² / 28 a 14 AWG |
| Longitud de pelado | 8 a 9 mm |
Dimensiones y datos físicos
| Ancho | 12 mm |
|---|---|
| Alto | 100 mm |
| Profundidad | 69.8 mm |
| Profundidad desde el borde superior del carril | 62.6 mm |
| Peso | 48.5 g |
| Carga de fuego | 1.423 MJ |
| Montaje | Carril DIN-35 |
| Conector enchufable | Fijo |
| Color | Gris claro |
| Material de la carcasa | Policarbonato; poliamida 6.6 |
| Marcado de conformidad | CE |
| Temperatura de operación | 0 a +55 °C |
| Temperatura de almacenamiento | -40 a +85 °C |
| Grado de protección | IP20 |
| Grado de contaminación | 2 según IEC 61131-2 |
| Altitud de operación | 0 a 2000 m |
| Posiciones de montaje | Horizontal (izquierda, derecha, arriba, abajo) y vertical (arriba y abajo) |
| Humedad relativa (sin condensación) | 95 % |
| Resistencia a vibración | 4g según IEC 60068-2-6 |
| Resistencia a choque | 15g según IEC 60068-2-27 |
| Inmunidad EMC | Según EN 61000-6-2, aplicaciones marítimas |
| Emisión EMC | Según EN 61000-6-4, aplicaciones marítimas |
| Exposición a contaminantes | Según IEC 60068-2-42 e IEC 60068-2-43 |
Datos comerciales
| Grupo de producto | 15 (I/O System) |
|---|---|
| Unidad de empaque | 1 pieza, en caja |
| RoHS | Cumple, con excepciones |
Accesorios compatibles
- Módulo de conexión de campo 750-614: Citado por WAGO como ejemplo de módulo de conexión del lado de campo para otros actuadores.
Preguntas frecuentes sobre WAGO 750-504: módulo de 4 salidas digitales, 24 VDC, 0.5 A por canal
¿Cuántas salidas tiene el 750-504?
4 salidas digitales de 24 VDC, con 0.5 A por canal, según WAGO.
¿Las salidas tienen protección contra cortocircuito?
Sí, WAGO indica que todas las salidas están protegidas contra cortocircuito.
¿Qué tipo de cargas admite?
WAGO lista cargas resistivas, inductivas y de lámpara, con una frecuencia de conmutación máxima de 1 kHz.
¿Qué aislamiento tiene entre sistema y campo?
500 V entre el nivel de sistema y el de campo.
¿Qué alimentación necesita?
El sistema se alimenta con 5 VDC por los contactos de datos y el campo con 24 VDC (-25 a +30 %) por los contactos de potencia.
¿Cómo se conectan los actuadores?
Con 8 terminales CAGE CLAMP® (2 hilos o 3 hilos por canal doble). WAGO aclara que para conectar otros actuadores se requiere un módulo de conexión del lado de campo adecuado, como el 750-614.
¿Cómo se monta y qué medidas tiene?
En carril DIN-35, con 12 mm de ancho, 100 mm de alto y 69.8 mm de profundidad.
¿Qué rango de temperatura de operación indica WAGO?
De 0 a +55 °C, con grado de protección IP20.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 750-504: página oficial del producto. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
