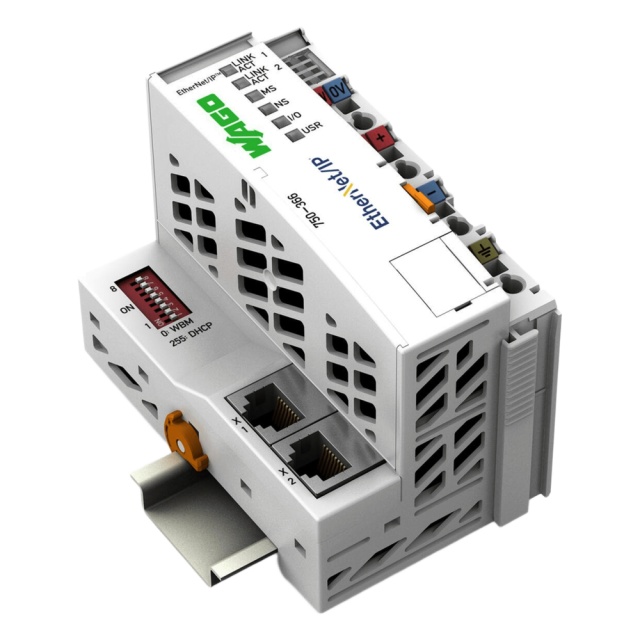

WAGO 750-366: acoplador de bus de campo EtherNet/IP, 4.ª generación, con DLR, 2 puertos RJ-45

Disponibilidad 5 disponibles
Solicitar cotización
Código producto - SKU 750-366
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    El 750-366 es un acoplador de bus de campo EtherNet/IP de 4.ª generación para el sistema de E/S modular WAGO 750. Según WAGO soporta el protocolo DLR (Device Level Ring) como «Beacon-Based Ring Node», por lo que se puede usar en topologías de anillo o de línea, además de QoS y ACD. Tiene 2 puertos RJ-45, opera a 10/100 Mbit/s, admite hasta 250 módulos por nodo y cuenta con servidor web integrado. Mide 62 mm de ancho y pesa 147.3 g. Disponible en CJP Telecom bajo cotización.

    DLRAnillo de nivel de dispositivo
    2 x RJ-45Puertos ETHERNET
    250Módulos por nodo (máx.)
    62 mmAncho

    Datos de la página oficial de WAGO del artículo 750-366.

    Comunicación

    Según WAGO.

    Bus de campoEtherNet/IP
    Protocolo de anilloDLR (Device Level Ring) como «Beacon-Based Ring Node»; también QoS y ACD
    Protocolos ETHERNETHTTP(S), BootP, DHCP, DNS, FTP(S), SNMP
    Velocidad de transmisión10/100 Mbit/s
    Medio de transmisiónPar trenzado S-UTP, 100 Ω, Cat. 5; longitud máxima de cable de 100 m
    Clase de desempeño de transmisiónClase D según EN 50173
    Módulos por nodo (máx.)250
    Módulos sin extensión de bus (máx.)64
    Mapa de proceso de entrada y salida (máx.)1020 palabras / 1020 palabras
    Conexión de bus2 x RJ-45

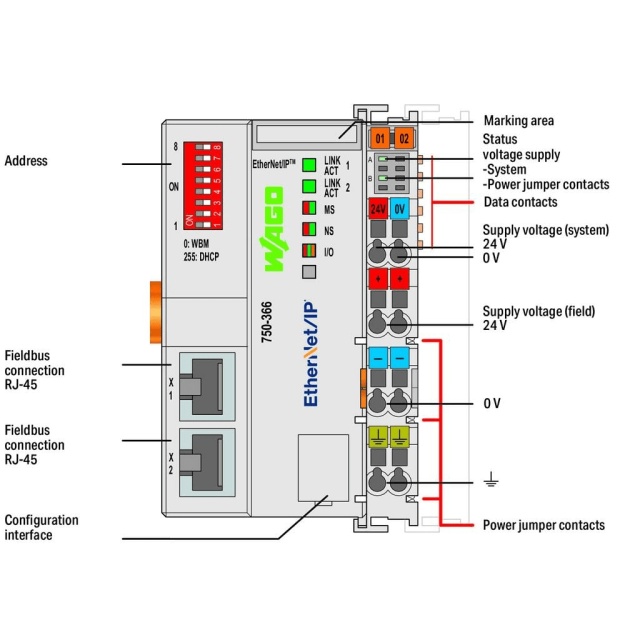

    IndicadoresLED LINK/ACT (verde) por puerto; LED MS y NS (rojo/verde); LED I/O (rojo/verde/naranja)

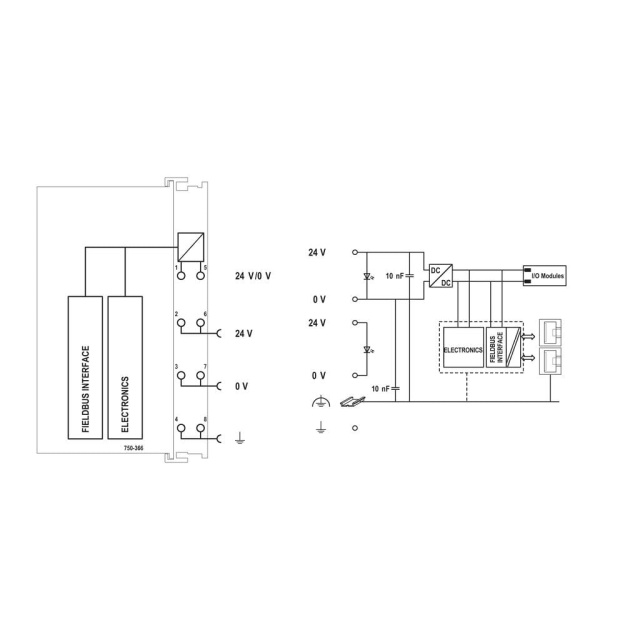

    Alimentación y conexión

    Según WAGO.

    Alimentación de sistema24 VDC SELV/PELV (-25 … +30 %), por 2 x CAGE CLAMP®; fusible externo de 2 A de acción lenta
    Consumo de corriente (alimentación de sistema)300 mA
    Corriente total (alimentación de sistema)1,700 mA
    Alimentación de campo24 VDC SELV/PELV (-25 … +30 %), por 6 x CAGE CLAMP®; fusible externo de 10 A de acción lenta
    Corriente de entrada típica a carga nominal (24 V)480 mA
    Eficiencia típica de la alimentación a carga nominal90 %
    Contactos de potencia salientes3; capacidad de 10 A
    Aislamiento500 V sistema/campo
    Conductor sólido y de hilo fino0.08 … 2.5 mm² (28 … 14 AWG)
    Longitud de pelado8 … 9 mm
    Configuración del equipo1 conector macho de 4 polos

    Dimensiones, material y ambiente

    Según WAGO.

    Ancho62 mm
    Alto100 mm
    Profundidad71.9 mm (64.7 mm desde el borde superior del riel)
    MontajeRiel DIN 35
    Material de la carcasaPolicarbonato; poliamida 6.6
    Peso147.3 g
    Grado de protecciónIP20
    Grado de contaminación2 según IEC 61131-2
    Temperatura de operación0 … +55 °C
    Temperatura de almacenamiento-25 … +85 °C
    Altitud de operación0 … 2000 m
    Humedad relativa95 % sin condensación
    Posición de montajeHorizontal (izquierda, derecha, arriba, abajo) y vertical (arriba y abajo)
    Resistencia a vibración4 g según IEC 60068-2-6
    Resistencia a choque15 g según IEC 60068-2-27
    Inmunidad EMCSegún EN 61000-6-2, aplicaciones marinas
    Emisión EMCSegún EN 61000-6-3, aplicaciones marinas
    Exposición a contaminantesSegún IEC 60068-2-42 e IEC 60068-2-43 (H2S máx. 10 ppm y SO2 máx. 25 ppm con humedad relativa < 75 %)

    Preguntas frecuentes sobre WAGO 750-366: acoplador de bus de campo EtherNet/IP, 4.ª generación, con DLR, 2 puertos RJ-45

    ¿Qué distingue al 750-366 del resto de acopladores EtherNet/IP?

    Según WAGO soporta DLR (Device Level Ring) como «Beacon-Based Ring Node», así que se puede usar en topología de anillo o de línea, además de QoS y ACD conforme a la especificación EtherNet/IP.

    ¿Cuántos puertos ETHERNET tiene?

    Dos conexiones RJ-45, a 10/100 Mbit/s, con cable S-UTP Cat. 5 de hasta 100 m.

    ¿Cuántos módulos de E/S admite?

    Hasta 250 módulos por nodo, y hasta 64 sin extensión de bus.

    ¿Cómo se asigna la dirección IP?

    WAGO indica que el interruptor DIP configura el último byte de la dirección IP y puede usarse para asignación por DHCP, BootP o estática.

    ¿Cómo se alimentan sistema y campo?

    Ambos con 24 VDC SELV/PELV (-25 … +30 %): el sistema con 2 x CAGE CLAMP® (fusible externo de 2 A de acción lenta) y el campo con 6 x CAGE CLAMP® (fusible externo de 10 A de acción lenta).

    ¿Tiene servidor web?

    Sí, WAGO indica un servidor web integrado con opciones de configuración y estado del acoplador.

    ¿Qué medidas y temperatura de operación tiene?

    62 mm de ancho, 100 mm de alto y 71.9 mm de profundidad, 147.3 g; opera de 0 a +55 °C, con grado de protección IP20.

    ¿Qué indica WAGO sobre RoHS?

    WAGO indica estado RoHS «Compliant, with exemption», con las excepciones 7c, 6(c), 7(a), 7(c)-I y 7(c)-II.

    ¿Quiere cotizar WAGO 750-366: acoplador de bus de campo EtherNet/IP, 4.ª generación, con DLR, 2 puertos RJ-45?
    Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.

    WhatsApp · [email protected]

    Fuentes: WAGO 750-366 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
