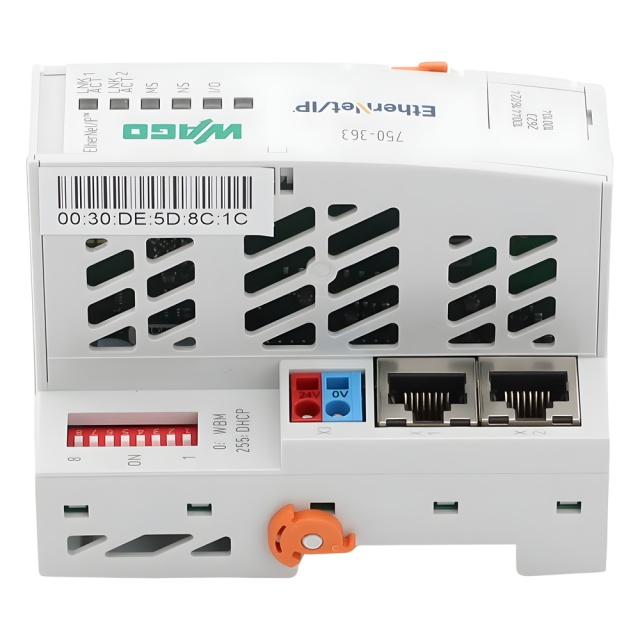

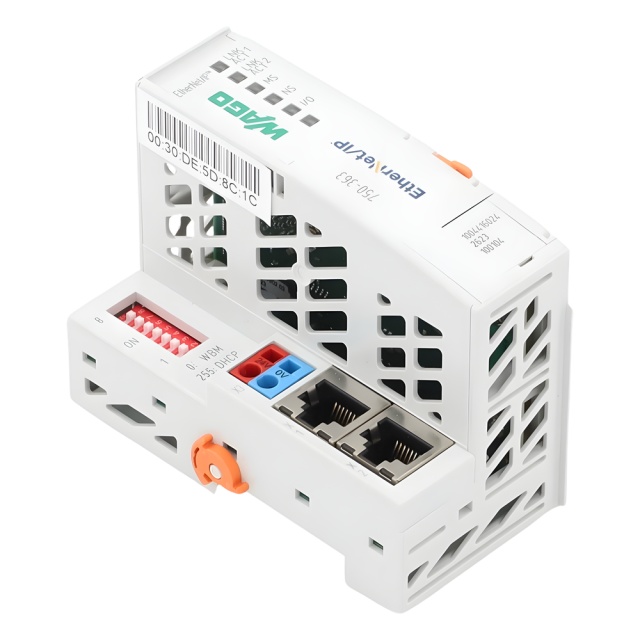

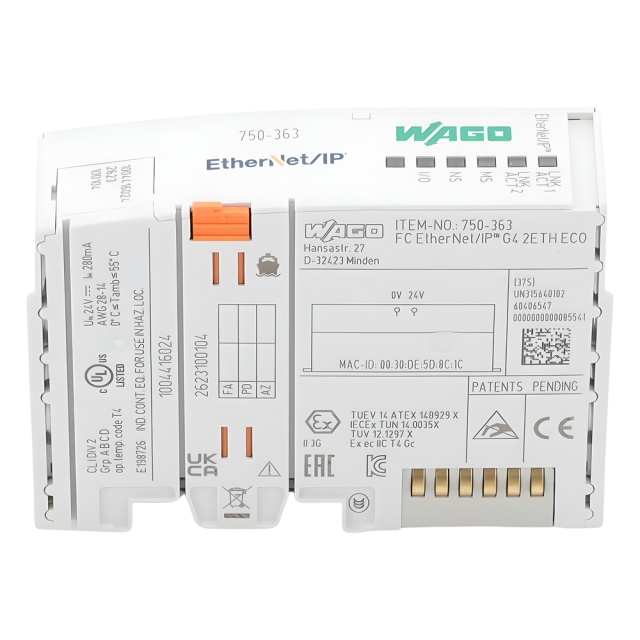

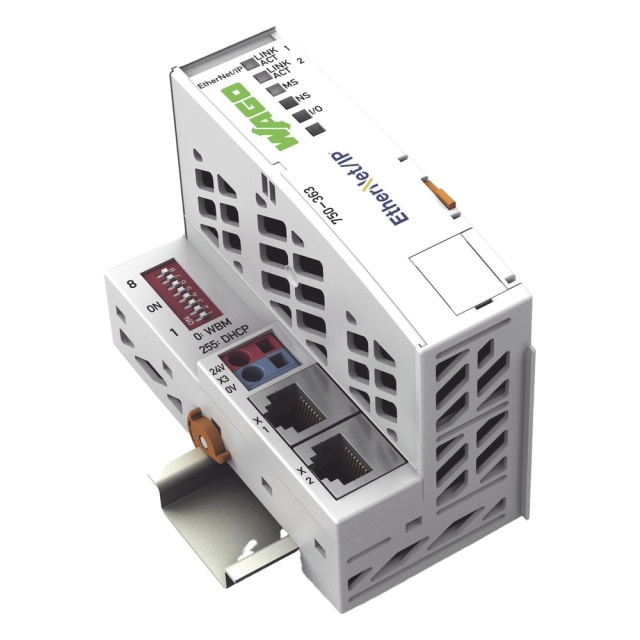

WAGO 750-363: acoplador de bus de campo EtherNet/IP, 4.ª generación ECO, 2 puertos RJ-45
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El 750-363 es un acoplador de bus de campo EtherNet/IP de 4.ª generación (ECO) que conecta el sistema EtherNet/IP con el sistema de E/S modular WAGO 750. Según WAGO detecta los módulos de E/S conectados y crea un mapa de proceso local; sus dos interfaces ETHERNET con switch integrado permiten cablear en topología de línea sin switches adicionales. Soporta autonegociación y Auto-MDI(X), opera a 10/100 Mbit/s y admite hasta 250 módulos por nodo. Tiene servidor web integrado y la alimentación de campo se da con un módulo de alimentación aparte. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 750-363.
Comunicación
Según WAGO.
| Bus de campo | EtherNet/IP |
|---|---|
| Protocolos ETHERNET | HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP |
| Velocidad de transmisión | 10/100 Mbit/s |
| Medio de transmisión | Par trenzado S-UTP, 100 Ω, Cat. 5; longitud máxima de cable de 100 m |
| Clase de desempeño de transmisión | Clase D según EN 50173 |
| Módulos por nodo (máx.) | 250 |
| Módulos sin extensión de bus (máx.) | 64 |
| Mapa de proceso de entrada y salida (máx.) | 1020 palabras / 1020 palabras |
| Opciones de configuración | WAGO-I/O-CHECK; administración web |
| Conexión de bus | 2 x RJ-45 |
| Indicadores | LED LINK/ACT (verde) por puerto; LED MS y NS (rojo/verde) de nodo y red; LED I/O (rojo/verde/naranja) del bus local |
Alimentación y conexión
Según WAGO.
| Alimentación de sistema | 24 VDC SELV/PELV (-25 … +30 %), por 2 x CAGE CLAMP®; fusible externo de 2 A de acción lenta |
|---|---|
| Consumo de corriente (alimentación de sistema) | 350 mA |
| Corriente total (alimentación de sistema) | 700 mA |
| Corriente de entrada típica a carga nominal (24 V) | 280 mA |
| Eficiencia típica de la alimentación a carga nominal | 90 % |
| Aislamiento | 500 V sistema/campo |
| Conductor sólido y de hilo fino | 0.08 … 2.5 mm² (28 … 14 AWG) |
| Longitud de pelado | 8 … 9 mm |
| Configuración del equipo | 1 conector macho de 4 polos |
Dimensiones, material y ambiente
Según WAGO.
| Ancho | 49.5 mm |
|---|---|
| Alto | 96.8 mm |
| Profundidad | 71.9 mm (64.7 mm desde el borde superior del riel) |
| Montaje | Riel DIN 35 |
| Material de la carcasa | Policarbonato; poliamida 6.6 |
| Peso | 104.1 g |
| Grado de protección | IP20 |
| Grado de contaminación | 2 según IEC 61131-2 |
| Temperatura de operación | 0 … +55 °C |
| Temperatura de almacenamiento | -25 … +85 °C |
| Altitud de operación | 0 … 2000 m |
| Humedad relativa | 95 % sin condensación |
| Posición de montaje | Horizontal (izquierda, derecha, arriba, abajo) y vertical (arriba y abajo) |
| Resistencia a vibración | 4 g según IEC 60068-2-6 |
| Resistencia a choque | 15 g según IEC 60068-2-27 |
| Inmunidad EMC | Según EN 61000-6-2, aplicaciones marinas |
| Emisión EMC | Según EN 61000-6-3, aplicaciones marinas |
| Exposición a contaminantes | Según IEC 60068-2-42 e IEC 60068-2-43 (H2S máx. 10 ppm y SO2 máx. 25 ppm con humedad relativa < 75 %) |
Preguntas frecuentes sobre WAGO 750-363: acoplador de bus de campo EtherNet/IP, 4.ª generación ECO, 2 puertos RJ-45
¿Qué hace el 750-363?
Conecta una red EtherNet/IP con el sistema modular de E/S WAGO 750: detecta los módulos conectados y crea un mapa de proceso local, según WAGO.
¿Cuántos puertos ETHERNET tiene y para qué sirven?
Dos puertos RJ-45 con switch integrado, que permiten cablear en topología de línea sin switches o hubs adicionales. Ambos soportan autonegociación y Auto-MDI(X).
¿Cuántos módulos de E/S admite?
Hasta 250 módulos por nodo, y hasta 64 sin extensión de bus.
¿Qué protocolos ETHERNET estándar soporta?
HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S) y SNMP, además de EtherNet/IP. Incluye servidor web para configuración y estado.
¿Cómo se asigna la dirección IP?
WAGO indica que el interruptor DIP configura el último byte de la dirección IP y puede usarse para asignación por DHCP, BootP o estática.
¿Cómo se alimenta?
El sistema se alimenta directamente en el acoplador con 24 VDC SELV/PELV (con fusible externo de 2 A de acción lenta); la alimentación de campo se da mediante un módulo de alimentación aparte.
¿Qué medidas y temperatura de operación tiene?
49.5 mm de ancho, 96.8 mm de alto y 71.9 mm de profundidad; opera de 0 a +55 °C, con grado de protección IP20.
¿Qué indica WAGO sobre RoHS?
WAGO indica estado RoHS «Compliant, with exemption», con las excepciones 6(c), 7(a), 7(c)-I y 7(c)-II.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 750-363 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
