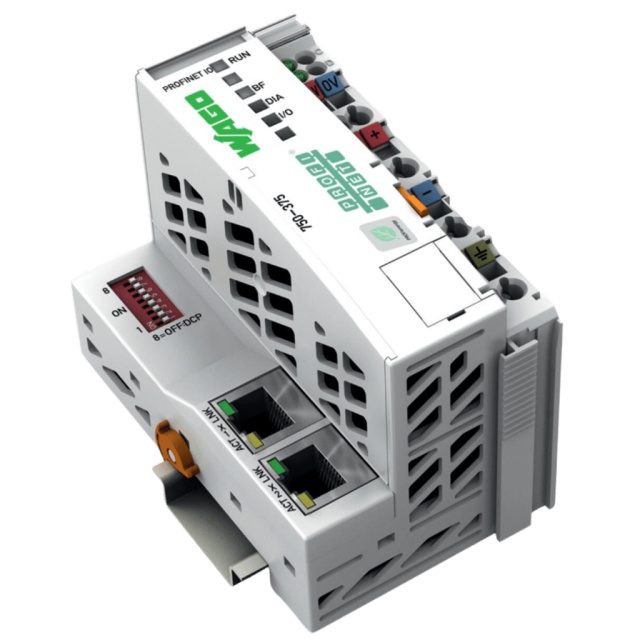

  • WAGO 750-375: acoplador de bus de campo PROFINET IO, 3.ª generación Advanced, switch de 2 puertos - Img 2

WAGO 750-375: acoplador de bus de campo PROFINET IO, 3.ª generación Advanced, switch de 2 puertos

Disponibilidad 5 disponibles
Solicitar cotización
Código producto - SKU 750-375
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    El 750-375 es un acoplador de bus de campo PROFINET IO de 3.ª generación (Advanced) que conecta el sistema de E/S WAGO 750 con PROFINET IO. Según WAGO identifica los módulos conectados y crea mapas de proceso locales para un máximo de dos controladores de E/S y un supervisor de E/S, y opera como dispositivo de E/S con un switch integrado de 2 puertos que permite estructura en línea sin componentes de red adicionales. Admite hasta 250 módulos por nodo y 512 bytes de mapa de proceso de entrada y de salida. Disponible en CJP Telecom bajo cotización.

    2 x RJ-45Switch integrado
    250Módulos por nodo (máx.)
    512 bytesMapa de proceso E y S (máx.)
    61.5 mmAncho

    Datos de la página oficial de WAGO del artículo 750-375.

    Comunicación

    Según WAGO.

    Bus de campoPROFINET IO
    Características PROFINET IO que WAGO listaSwitch integrado de 2 puertos; autonegociación y Auto-MDIX; comunicación isócrona en tiempo real; reloj de envío de 1 ms (RT) y 1, 2, 4 ms (IRT); reemplazo del acoplador sin herramienta de programación
    Perfiles que WAGO listaPROFIsafe V2 y PROFIenergy V1.0
    Códigos de identificaciónVendor ID 0x011D; Device ID 0x02EE; Module ID 0x01000177 (firmware 01 y 02) / 0x02000177 (desde firmware 03)
    Velocidad de transmisión10/100 Mbit/s (10 Mbit/s en protocolos ETHERNET; 100 Mbit/s full duplex en PROFINET IO)
    Longitud máxima de segmento100 m
    Medio de transmisiónPar trenzado S-UTP, 100 Ω, Cat. 5
    Módulos por nodo (máx.)250
    Módulos sin extensión de bus (máx.)64
    Mapa de proceso de entrada y salida (máx.)512 bytes / 512 bytes
    Conexión de bus2 x RJ-45

    Alimentación y conexión

    Según WAGO.

    Alimentación de sistema24 VDC SELV/PELV (-25 … +30 %), por 2 x CAGE CLAMP®; fusible externo de 2 A de acción lenta
    Consumo de corriente (alimentación de sistema)450 mA
    Corriente total (alimentación de sistema)1,700 mA
    Alimentación de campo24 VDC SELV/PELV (-25 … +30 %), por 6 x CAGE CLAMP®; fusible externo de 10 A de acción lenta
    Corriente de entrada típica a carga nominal (24 V)500 mA
    Eficiencia típica de la alimentación a carga nominal90 %
    Contactos de potencia salientes3; capacidad de 10 A
    Aislamiento500 V sistema/campo
    Conductor sólido y de hilo fino0.08 … 2.5 mm² (28 … 14 AWG)
    Longitud de pelado8 … 9 mm
    Configuración del equipo1 conector macho de 4 polos

    Dimensiones, material y ambiente

    Según WAGO.

    Ancho61.5 mm
    Alto100 mm
    Profundidad71.9 mm (64.7 mm desde el borde superior del riel)
    MontajeRiel DIN 35
    ColorGris claro
    Material de la carcasaPolicarbonato; poliamida 6.6
    Peso151.5 g
    Grado de protecciónIP20
    Grado de contaminación2 según IEC 61131-2
    Temperatura de operación0 … +55 °C
    Temperatura de almacenamiento-25 … +85 °C
    Altitud de operación0 … 2000 m
    Humedad relativa95 % sin condensación
    Posición de montajeHorizontal (izquierda, derecha, arriba, abajo) y vertical (arriba y abajo)
    Resistencia a vibración4 g según IEC 60068-2-6
    Resistencia a choque15 g según IEC 60068-2-27
    Inmunidad EMCSegún EN 61000-6-2, aplicaciones marinas
    Emisión EMCSegún EN 61000-6-3, aplicaciones marinas
    Exposición a contaminantesSegún IEC 60068-2-42 e IEC 60068-2-43 (H2S máx. 10 ppm y SO2 máx. 25 ppm con humedad relativa < 75 %)

    Preguntas frecuentes sobre WAGO 750-375: acoplador de bus de campo PROFINET IO, 3.ª generación Advanced, switch de 2 puertos

    ¿Qué hace el 750-375?

    Conecta el sistema de E/S WAGO 750 con una red PROFINET IO: identifica los módulos conectados y crea los mapas de proceso locales, según WAGO.

    ¿Con cuántos controladores puede trabajar?

    WAGO indica mapas de proceso para un máximo de dos controladores de E/S y un supervisor de E/S.

    ¿Tiene switch integrado?

    Sí, un switch de 2 puertos RJ-45 con autonegociación y Auto-MDIX, que permite una estructura en línea sin componentes de red adicionales.

    ¿Cuántos módulos de E/S y cuánto mapa de proceso admite?

    Hasta 250 módulos por nodo (64 sin extensión de bus) y hasta 512 bytes de mapa de proceso de entrada y 512 bytes de salida.

    ¿Cómo se asigna el nombre del dispositivo?

    WAGO indica que se asigna con el protocolo DCP, o bien se puede instanciar un nombre predeterminado con el interruptor DIP.

    ¿Cómo se alimentan sistema y campo?

    Ambos con 24 VDC SELV/PELV (-25 … +30 %): el sistema con 2 x CAGE CLAMP® (fusible externo de 2 A de acción lenta) y el campo con 6 x CAGE CLAMP® (fusible externo de 10 A de acción lenta).

    ¿Qué medidas y temperatura de operación tiene?

    61.5 mm de ancho, 100 mm de alto y 71.9 mm de profundidad, 151.5 g; opera de 0 a +55 °C, con grado de protección IP20.

    ¿Qué indica WAGO sobre RoHS?

    WAGO indica estado RoHS «Compliant, with exemption», con las excepciones 7c, 6(c), 7(a), 7(c)-I y 7(c)-II.

    ¿Quiere cotizar WAGO 750-375: acoplador de bus de campo PROFINET IO, 3.ª generación Advanced, switch de 2 puertos?
    Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.

    WhatsApp · [email protected]

    Fuentes: WAGO 750-375 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
