WAGO 788-304: módulo de relevador, 24 VDC, 1 contacto inversor, 16 A, 15 mm
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

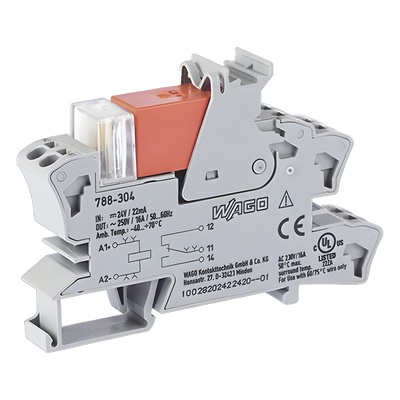

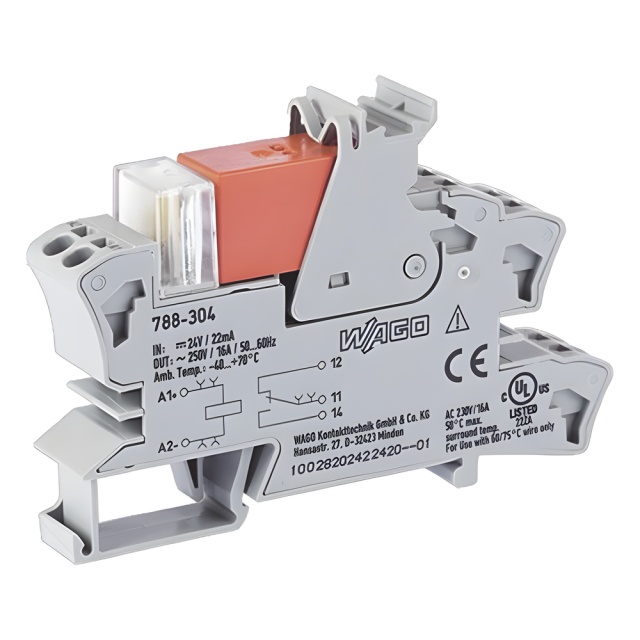

El 788-304 es un módulo de relevador de WAGO con tensión de control de 24 VDC y un contacto inversor de AgNi 90/10. Según WAGO, la corriente continua límite es de 16 A, la tensión de conmutación máxima es de 250 VAC y la potencia de conmutación resistiva máxima en CA es de 4000 VA. Tiene un LED rojo de estado, conexión Push-in CAGE CLAMP® para conductores de hasta 2.5 mm² y 15 mm de ancho para carril DIN-35. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 788-304.
Circuito de control
Datos del apartado de datos técnicos de WAGO.
| Tensión nominal de entrada UN | 24 VDC |
|---|---|
| Rango de tensión de entrada | ±10 % |
| Corriente nominal de entrada a UN | 19 mA |
| Indicador de estado | LED rojo |
Circuito de carga
| Contactos conmutados (inversores) | 1 |
|---|---|
| Material del contacto | AgNi 90/10 |
| Corriente continua límite | 16 A |
| Corriente de arranque (resistiva) máx. | (CA) 30 A / 4 s |
| Tensión de conmutación máx. | 250 VAC |
| Potencia de conmutación (resistiva) máx. | CA 4000 VA; CD (ver curva de límite de carga) |
| Categoría de utilización | AC-15: 6 A / 250 VAC; DC-13: 2 A / 24 VDC |
| Carga mínima recomendada | 12 V / 10 mA |
| Tiempo de cierre (típ.) | 8 ms |
| Tiempo de apertura (típ.) | 6 ms |
| Tiempo de rebote (típ.) | 6 ms |
| Vida eléctrica (NA; carga resistiva; 23 °C) | 30 x 10³ operaciones |
| Vida mecánica | 30 x 10⁶ operaciones |
| Frecuencia de conmutación con / sin carga (máx.) | 6 min⁻¹ / 1200 min⁻¹ |
Aislamiento y protección
| Tensión asignada | 250 V |
|---|---|
| Tensión asignada de impulso | 4 kV |
| Grado de contaminación | 3 |
| Rigidez dieléctrica (control/carga) (CA, 1 min) | 5 kVrms |
| Rigidez dieléctrica (contacto abierto) (CA, 1 min) | 1 kVrms |
| Grado de protección | IP20 |
| Aviso de seguridad de WAGO | Para tensiones mayores de 250 V entre módulos de relevador contiguos y para cumplir el aislamiento reforzado se debe usar una placa separadora (por ejemplo, la 209-191) |
| Nota de WAGO | Aislamiento reforzado entre bobina y contactos. Para proteger bobinas y contactos, las cargas inductivas deben amortiguarse con un circuito de protección eficaz |
Conexión y datos físicos
| Tecnología de conexión | Push-in CAGE CLAMP® |
|---|---|
| Conductor sólido / flexible | 0.34 a 2.5 mm² / 22 a 14 AWG |
| Ancho | 15 mm |
| Alto | 86 mm |
| Profundidad desde el borde superior del carril | 54 mm |
| Montaje | Carril DIN-35 |
| Color | Gris |
| Carga de fuego | 0.92 MJ |
| Peso | 45.9 g |
| Temperatura de operación a UN | -40 a +70 °C |
| Temperatura de operación UL a UN | -40 a +50 °C |
| Temperatura de almacenamiento | -40 a +70 °C |
| Temperatura de procesamiento | -25 a +50 °C |
| Relevador básico de WAGO | 788-154 |
| Normas y especificaciones que WAGO lista | EN 61010-2-201; EN 61810-1; EN 61373; UL 508 (máx. 10 A) |
| Grupo de producto | 6 (INTERFACE ELECTRONIC) |
| Unidad de empaque | 20 piezas (1) |
| RoHS | Cumple, sin excepciones |
Accesorios compatibles
- Placa separadora 209-191: Citada por WAGO como ejemplo de placa separadora entre módulos de relevador contiguos.
Preguntas frecuentes sobre WAGO 788-304: módulo de relevador, 24 VDC, 1 contacto inversor, 16 A, 15 mm
¿Qué tensión de control tiene la 788-304?
24 VDC, con un rango de ±10 % y corriente nominal de entrada de 19 mA, según WAGO.
¿Cuántos contactos y qué corriente maneja?
1 contacto(s) inversor(es) de AgNi 90/10 con corriente continua límite de 16 A y tensión de conmutación máxima de 250 VAC.
¿Qué categoría de utilización publica WAGO?
AC-15: 6 A / 250 VAC; DC-13: 2 A / 24 VDC.
¿Tiene indicador de estado?
Sí, un LED rojo de estado.
¿Qué calibre de cable acepta?
Conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm² (22 a 14 AWG).
¿Cómo se monta y qué medidas tiene?
En carril DIN-35, con 15 mm de ancho, 86 mm de alto y 54 mm de profundidad desde el borde superior del carril.
¿Qué precaución indica WAGO para tensiones altas?
Para tensiones mayores de 250 V entre módulos contiguos y para cumplir el aislamiento reforzado se debe usar una placa separadora, por ejemplo la 209-191.
¿Qué relevador básico lleva?
WAGO indica el relevador básico 788-154.
¿Qué temperatura de operación indica WAGO?
De -40 a +70 °C a la tensión nominal; para operación según UL, de -40 a +50 °C.
