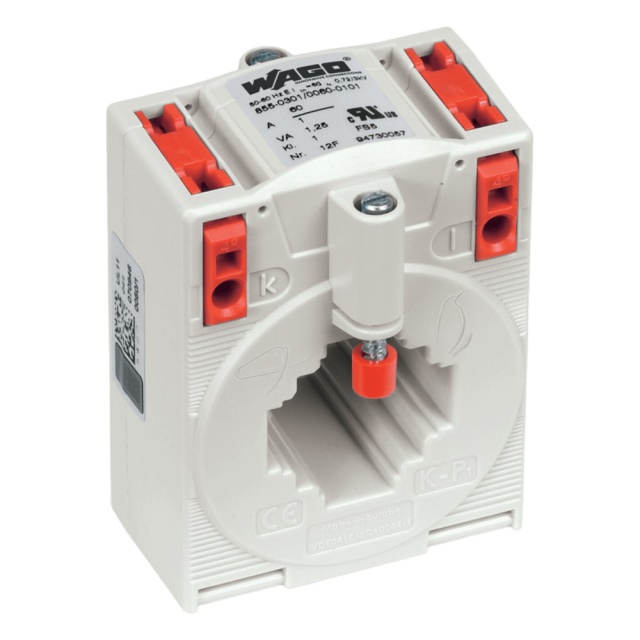

WAGO 855-301/060-101: transformador de corriente enchufable 60 A / 1 A, 1.25 VA, clase 1

Disponibilidad 5 disponibles
Solicitar cotización
Código producto - SKU 855-301/060-101
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    El 855-301/060-101 es un transformador de corriente enchufable (serie 855) de WAGO, inductivo y de un solo conductor, con corriente primaria asignada de 60 A, secundaria de 1 A, potencia asignada de 1.25 VA y clase de precisión 1. Según WAGO está diseñado exclusivamente para redes de corriente alterna, admite una sobrecarga continua del 120 % de la corriente primaria nominal y es un transformador de baja tensión para tensiones de operación de hasta 1.2 kV y redes de 690 V. Tiene paso para conductor de Ø 26 mm y conexión secundaria CAGE CLAMP®. Disponible en CJP Telecom bajo cotización.

    60 A / 1 ACorriente primaria / secundaria
    1.25 VAPotencia asignada
    Clase 1Precisión
    Ø 26 mmPaso para el conductor

    Datos de la página oficial de WAGO del artículo 855-301/060-101.

    Datos técnicos

    Datos de WAGO.

    Magnitud medidaCorriente
    Corriente primaria asignada60 A
    Corriente secundaria asignada1 A
    Potencia asignada Sr1.25 VA
    Clase de precisión1
    Frecuencia asignada50 … 60 Hz
    Corriente térmica continua asignada Icth1.2 x IN
    Corriente térmica de corta duración Ith60 x IN / 1 s (máx. 100 kA / 1 s)
    Factor límite de sobrecorrienteFS5 / FS10 (según el tipo; ver la inscripción de la placa)

    Seguridad y protección

    Datos de WAGO.

    Tensión de ensayo6 kVAC; 50 Hz; 1 min
    Tensión más alta para el equipo Um1.2 kVrms AC

    Conexión

    Datos de WAGO.

    Paso para el conductor a medirØ 26 mm
    Tecnología de conexiónCAGE CLAMP®
    Conductor sólido0.08 … 4 mm² (28 … 12 AWG)
    Conductor de hilo fino0.08 … 4 mm² (28 … 12 AWG)
    Longitud de pelado9 … 10 mm

    Datos físicos, mecánicos y ambientales

    Datos de WAGO.

    Ancho60 mm
    Alto80.9 mm
    Profundidad52 mm
    Tipo de montajeTransformador cerrado; sobre placa de montaje; sobre riel DIN mediante adaptador de riel; sobre cable redondo
    Clase de aislamientoE
    Peso230 g
    Temperatura de operación-5 … +50 °C
    Temperatura de almacenamiento-25 … +70 °C
    Altitud máxima de operación1000 m
    Marcado de conformidadCE
    Normas y especificaciones que WAGO listaEN 61869-1; EN 61869-2; UL: E356480
    Unidad de empaque1 pieza
    RoHSCumple, sin excepciones

    Preguntas frecuentes sobre WAGO 855-301/060-101: transformador de corriente enchufable 60 A / 1 A, 1.25 VA, clase 1

    ¿Qué relación de transformación tiene?

    Corriente primaria asignada de 60 A y secundaria de 1 A, según WAGO.

    ¿Qué clase de precisión y potencia tiene?

    Clase de precisión 1 y potencia asignada de 1.25 VA.

    ¿Sirve para corriente directa?

    No. WAGO indica que, por su principio de medición, estos transformadores de corriente están diseñados exclusivamente para aplicaciones en redes de corriente alterna (50 … 60 Hz).

    ¿Qué sobrecarga continua admite?

    WAGO indica una sobrecarga continua del 120 % de la corriente primaria nominal (corriente térmica continua de 1.2 x IN).

    ¿Para qué tensiones se usa?

    Es un transformador de baja tensión para tensiones de operación de hasta 1.2 kV (Um de 1.2 kV rms) y, según la descripción de WAGO, para redes de 690 V.

    ¿Cómo se conecta y cuánto mide el paso del conductor?

    El paso para el conductor a medir es de Ø 26 mm. El secundario se conecta con CAGE CLAMP® para conductor sólido o de hilo fino de 0.08 a 4 mm² (28 a 12 AWG), con 9 a 10 mm de pelado.

    ¿Cómo se monta?

    WAGO indica varias opciones: sobre placa de montaje, sobre riel DIN mediante un adaptador de riel o sobre cable redondo.

    ¿Qué rango de temperatura tiene?

    Opera de -5 a +50 °C y se almacena de -25 a +70 °C, con altitud máxima de operación de 1000 m.

    ¿Quiere cotizar WAGO 855-301/060-101: transformador de corriente enchufable 60 A / 1 A, 1.25 VA, clase 1?
    Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.

    WhatsApp · [email protected]

    Fuentes: WAGO 855-301/060-101 - Plug-in current transformer. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
