SIEMENS FXD63B150L Interruptor Termomagnetico 600V 3X150A Con zapatas principales.

Descripción

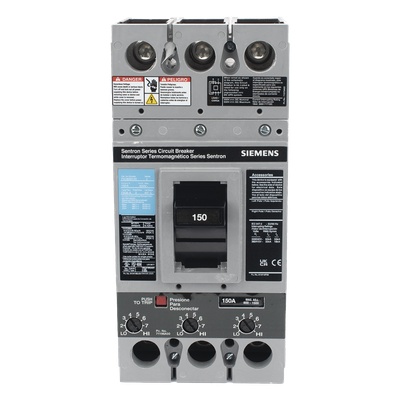

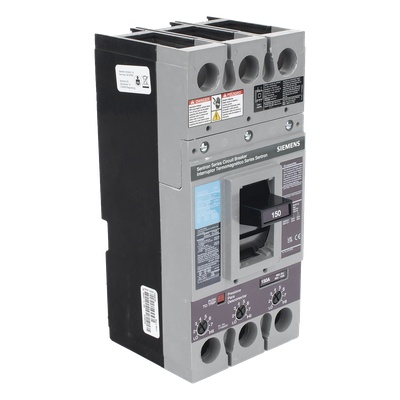

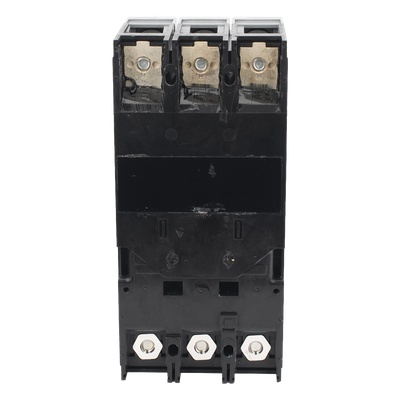

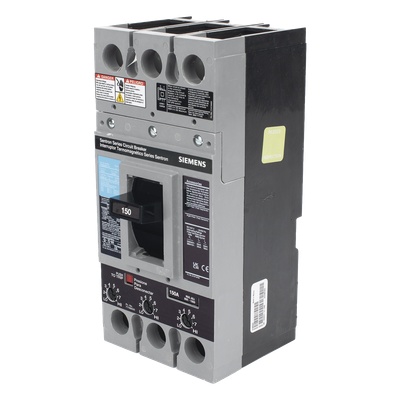

El SIEMENS FXD63B150L es un interruptor termomagnético de 3 polos, 150A y 600V CA, con capacidad interruptiva de hasta 65kA. Lo elige quien necesita proteger un circuito trifásico en una instalación industrial y requiere una pieza para montaje en gabinete o tablero compatible.

Qué hace este equipo

• Protege contra sobrecargas y cortocircuitos en circuitos de 3 polos, con corriente nominal de 150A y tensión máxima de 600V CA.
• Ofrece capacidad interruptiva de 65kA a 240V, 35kA a 480V y 22kA a 600V.
• Incluye zapatas de compresión para conductores de 350 kcmil, material Cu/Al, por lo que no requiere adaptadores adicionales.
• Cuenta con clasificación UL 489 para uso HACR y listado UL para aplicaciones de alimentación reversible.
• Es compatible con frecuencia de 400Hz y opera de -10°C a 40°C sin derating.
• Tiene disparo instantáneo con rango de 125 a 150A y valor nominal de 1100A, sobre un marco de 250A.

Cuándo conviene

Conviene cuando se va a instalar o reemplazar un interruptor de 150A en gabinetes N1 y N3R, tableros 3WLPACK, FC y SBM, o panelboards P4 y P5. Es una opción para instalaciones industriales donde se necesita una capacidad interruptiva alta; la selección final depende de las condiciones de cada instalación.

Antes de comprar

• Verifica que tu gabinete, tablero o panelboard sea de los modelos indicados: N1, N3R, 3WLPACK, FC, SBM, P4 o P5.
• Revisa que el calibre del conductor corresponda a las zapatas de 350 kcmil y que la capacidad interruptiva cubra la tensión de tu sistema.
• Considera las dimensiones (4.5 x 9.5 x 4 pulgadas, según el fabricante) y el peso de 4.54 kg para confirmar el espacio disponible.
• Si necesitas bobinas de disparo, contactos auxiliares o de alarma, son accesorios compatibles que se adquieren aparte; consulta a CJP Telecom por dudas de instalación o factura.

Preguntas frecuentes

¿Necesita adaptadores para conectar el cable?

Según el fabricante, trae terminales de compresión para conductores de 350 kcmil (Cu/Al), por lo que no requiere adaptadores adicionales para ese calibre.

¿Qué capacidad interruptiva tiene?

Es de 65kA a 240V, 35kA a 480V y 22kA a 600V. Conviene tomar el valor que corresponda a la tensión de tu instalación.

¿Se pueden agregar accesorios?

Sí, el fabricante indica como compatibles las bobinas de disparo, los contactos auxiliares y los contactos de alarma. Estos accesorios se consiguen por separado, y conviene confirmar con CJP Telecom cuál necesitas.

¿Funciona con temperaturas altas?

Opera de -10°C a 40°C sin derating. Para temperaturas fuera de ese rango, conviene confirmarlo con CJP Telecom antes de comprar.
