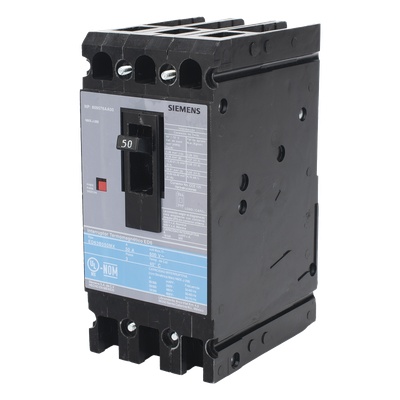

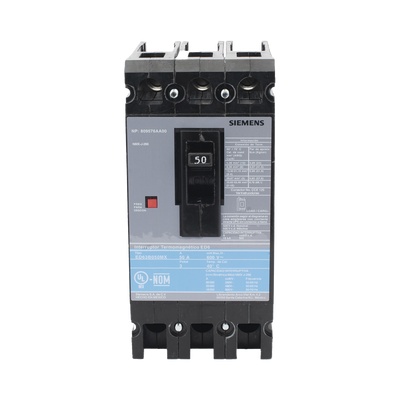

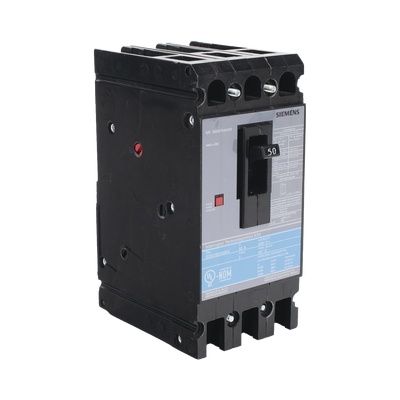

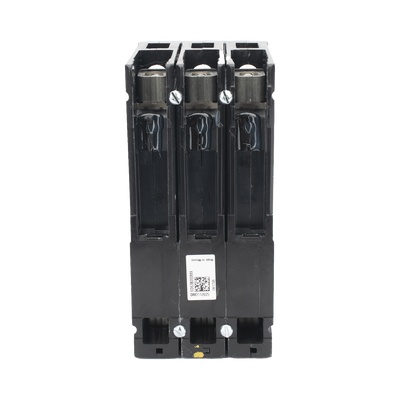

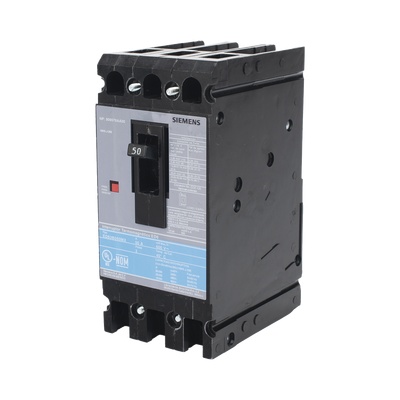

SIEMENS ED63B050MX Interruptor Termomagnetico ED6 600V 3X50A Sin zapatas principales.

Descripción

El SIEMENS ED63B050MX es un interruptor termomagnético de 3 polos, 50A y 600V CA para proteger circuitos en distribución trifásica equilibrada. Lo elige quien necesita un equipo para gabinete tipo N1 o N3R con capacidad interruptiva alta y conexión flexible.

Qué hace este equipo

• Opera a una tensión nominal de 600V CA, con 3 polos y corriente nominal de 50A.
• Ofrece capacidad interruptiva de 25 kA RMS a 240V CA para condiciones de falla severas.
• Su rango de operación va de 240 a 600V CA.
• Está calibrado para operar a 40 °C sin derating; su temperatura de operación es de -10 °C a 40 °C.
• Es compatible con frecuencias de 60 Hz y 400 Hz.
• Tiene conexión reversible, que facilita la instalación en campo.
• Cumple con las normas UL 489 y HACR, para equipos de aire acondicionado, calefacción y refrigeración.

Cuándo conviene

Conviene cuando se debe proteger un circuito trifásico de 50A en un tablero o gabinete N1 o N3R, por ejemplo en aplicaciones industriales o en equipos de aire acondicionado, calefacción y refrigeración. Los resultados dependen de que la instalación y la selección del interruptor correspondan a las condiciones reales del circuito.

Antes de comprar

• El interruptor se entrega sin zapatas principales; las zapatas de cobre se piden por aparte. El fabricante recomienda las zapatas de línea y carga LN1E100 (no incluidas).
• El calibre de cable soportado es #10-1/0 AWG Cu/Al; revisa que el cable de tu instalación esté dentro de ese rango.
• Confirma que la tensión, la corriente y el tipo de gabinete (N1 o N3R) correspondan a tu aplicación. Ten presente que la capacidad de 25 kA RMS se indica a 240V CA.
• Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de comprar.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye el interruptor termomagnético ED6 600V 3x50A. No incluye zapatas principales.

¿Necesito comprar las zapatas aparte?

Sí, el equipo se entrega sin zapatas y las de cobre se piden por aparte. El fabricante recomienda las LN1E100 para línea y carga.

¿Sirve para equipos de aire acondicionado o refrigeración?

El fabricante indica conformidad con la norma HACR para uso en equipos de aire acondicionado, calefacción y refrigeración. Para tu equipo en particular, conviene confirmar los datos de placa.

¿Qué medidas y peso tiene?

El peso es de 2.0 lbs (0.98 kg). Las dimensiones vienen indicadas en la ficha del proveedor como 6.35 x 3.92 x 4.56 (W1 x W2 x H) con la unidad ambigua, así que conviene confirmarlas con CJP Telecom si necesitas el espacio exacto.
