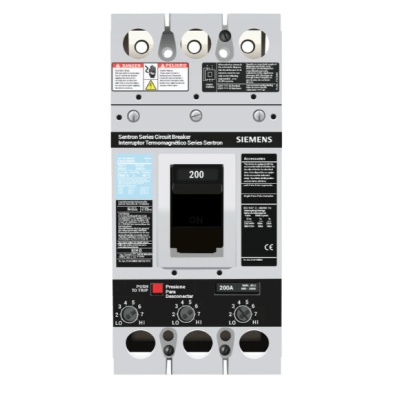

SIEMENS FXD63B200L Interruptor Termomagnetico 600V 3X200A Con zapatas principales.

Descripción

El SIEMENS FXD63B200L es un interruptor termomagnético industrial de 3 polos, 200A y 600V CA para proteger circuitos trifásicos en distribución eléctrica. Lo elige quien necesita una protección de alta capacidad interruptiva con zapatas principales incluidas para cables de calibre grueso.

Qué hace este equipo

• Protege circuitos trifásicos con tensión nominal de 600V CA y corriente nominal de 200A.
• Ofrece capacidad interruptiva de 35 kA rms simétricos a 480V CA para condiciones de cortocircuito severas.
• Cuenta con rango de disparo instantáneo ajustable de 175 a 200A, útil para coordinar con protecciones aguas abajo.
• Incluye zapatas principales de compresión de 350 kcmil para cable de cobre o aluminio, de #4 AWG a 350 kcmil.
• Está listado UL 489 y clasificado HACR, y admite alimentación reversible.
• Opera en un rango de temperatura de -10°C a 40°C.

Cuándo conviene

Conviene cuando se debe instalar o reemplazar la protección de un circuito trifásico de 200A en un gabinete NEMA 1 o NEMA 3R, o en estructuras de tablero 3WLPACK, FC y SBM. También aplica en panelboards P4 y P5. La selección final depende del diseño y los cálculos de cada instalación.

Antes de comprar

• Verifica que el calibre de tus conductores esté entre #4 AWG y 350 kcmil, en cobre o aluminio.
• Confirma que el gabinete o tablero sea de los tipos indicados (N1, N3R, 3WLPACK, FC, SBM) y que el espacio permita las dimensiones de 4.5" x 9.5" x 4" aproximadamente y un peso de 10.0 lbs (4.54 kg).
• Si requieres disparo por derivación, la ficha menciona compatibilidad con bobinas S06ED60 (600V CA), que se adquieren por separado.
• Si tienes dudas sobre la instalación o la facturación, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Qué capacidad interruptiva tiene?

Tiene 35 kA rms simétricos a 480V CA. Para otras tensiones, conviene confirmarlo con CJP Telecom.

¿Cuál es el rango de disparo?

El disparo instantáneo se ajusta entre 175 y 200A, con un valor nominal de 1520-2000A y tolerancia de ±20%.

¿Qué cables acepta?

Sus zapatas de compresión aceptan cable de #4 AWG a 350 kcmil, en cobre o aluminio.

¿Incluye bobina de disparo?

Los datos disponibles no indican que la incluya; solo señalan compatibilidad con la bobina S06ED60. Conviene confirmar el contenido exacto con CJP Telecom.
