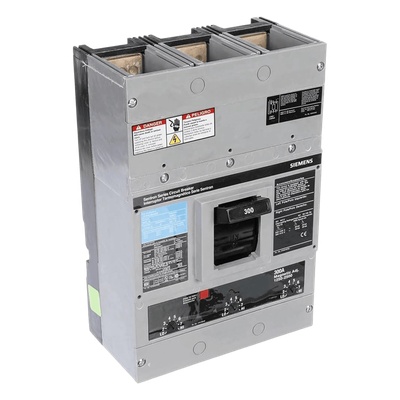

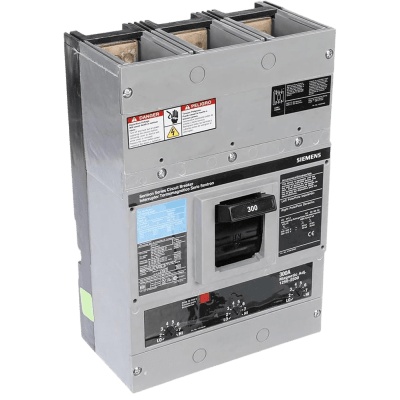

SIEMENS JXD63B300 Interruptor Termomagnetico 600V 3X300A Sin zapatas principales.

Descripción

El SIEMENS JXD63B300 es un interruptor termomagnético industrial de 3 polos, 600V CA y 300A, que se entrega sin zapatas principales. Lo elige quien necesita proteger un circuito trifásico equilibrado y prefiere definir por su cuenta la conexión de cables.

Qué hace este equipo

• Protege circuitos trifásicos con tensión nominal de 600V CA y corriente nominal de 300A.
• Está calibrado para operar sin derating a 40°C, con rango de operación de -10°C a 40°C.
• Incluye disparo instantáneo ajustable; en el rango bajo (200-300A) va de 1250 a 2500A.
• Su capacidad interruptiva es de 65kA a 240V CA, 35kA a 480V CA y 25kA a 600V CA.
• En corriente directa a 250V indica 30kA con 2 polos y 25kA con 3 polos.
• Cuenta con listado UL 489, clasificación HACR y listado UL para alimentación reversible.
• Está diseñado para operar a 400 Hz, además de los 60 Hz estándar.

Cuándo conviene

Es una opción para aplicaciones industriales trifásicas que requieren una capacidad interruptiva elevada y donde la conexión se hará con cable externo. Como no trae zapatas, resulta útil cuando se quiere elegir el tipo de terminal según la instalación, siempre dentro de lo que indica el fabricante.

Antes de comprar

• Verifica que la tensión, el número de polos y los 300A correspondan a tu circuito.
• Compara la capacidad interruptiva de la tabla con la tensión real de tu sistema: los 65kA corresponden a 240V CA, no a 600V CA.
• Se requieren zapatas de línea y carga, que se compran por separado. El proveedor recomienda el modelo TA2J6500, para cable de 3/0 a 500 kcmil Cu, una por cable.
• Consulta a CJP Telecom si tienes dudas sobre instalación o necesitas factura.

Preguntas frecuentes

¿Incluye zapatas?

No, se vende sin zapatas principales. El proveedor recomienda adquirir por separado las zapatas de línea y carga modelo TA2J6500.

¿Qué capacidad interruptiva tiene?

Depende de la tensión: 65kA a 240V CA, 35kA a 480V CA y 25kA a 600V CA. Elige según la tensión de tu instalación.

¿Funciona a 400 Hz?

Sí, el fabricante lo indica como diseñado para 400 Hz; su frecuencia estándar es de 60 Hz.

¿Cuáles son sus medidas y peso?

El proveedor indica 7.5' x 11' x 4' y 10.0 lbs (4.54 kg). Las unidades de las medidas aparecen abreviadas, por lo que conviene confirmarlas con CJP Telecom si el espacio de montaje es ajustado.
