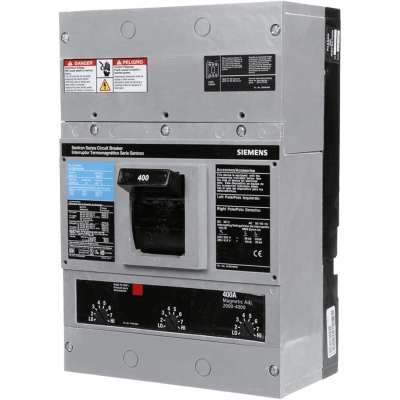

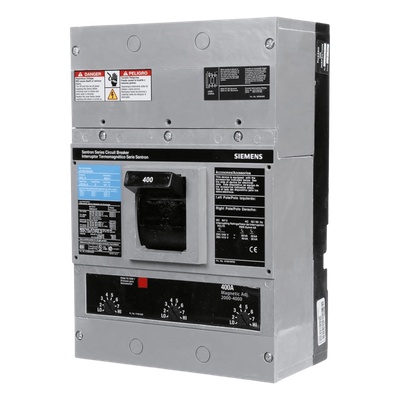

SIEMENS JXD63B400 Interruptor Termomagnetico 600V 3X400A Sin zapatas principales.

Descripción

El SIEMENS JXD63B400 es un interruptor termomagnético trifásico de 3 polos, 600V CA y 400A, pensado para proteger circuitos en entornos industriales de alta demanda. Lo elige quien necesita un dispositivo de protección con ajuste térmico y disparo instantáneo configurable, y prefiere definir por su cuenta las zapatas según el conductor.

Qué hace este equipo

• Protege circuitos trifásicos con voltaje nominal de 600V CA y corriente nominal de 400A.
• Ofrece rango de ajuste térmico de 350 a 400A.
• Permite configurar el disparo instantáneo hasta 4000A, lo que facilita la coordinación selectiva con otros dispositivos de protección.
• Tiene capacidad interruptiva de 65 kA rms simétricos a 240V CA, 35 kA a 480V CA y 25 kA a 600V CA.
• En corriente directa indica 30 kA (2P) y 25 kA (3P) a 250V CD.
• Está calibrado para operar a 40°C sin derating; su temperatura de operación va de -10°C a 40°C.
• Cumple la norma UL 489, con clasificación para uso HACR y listado UL para aplicaciones de alimentación reversible.
• Admite bobinas de disparo de múltiples voltajes AC/DC.

Cuándo conviene

Es una opción para tableros y alimentadores industriales donde se requiere un interruptor de 400A a 600V CA con capacidad interruptiva alta y ajustes de disparo. Su uso final depende del diseño de la instalación y de los cálculos de quien la especifica.

Antes de comprar

• Este interruptor se vende sin zapatas principales; las de línea y carga se piden por separado según el conductor.
• El fabricante recomienda como zapatas: TA2J6500, TA1L6750, TC1J6600, TC2J6500 y CCL600, con distintos rangos de cobre y aluminio. Verifica que el calibre y material de tu cable coincidan con el rango de la zapata.
• Revisa que el espacio de tu tablero acomode las dimensiones (7.5 x 11 x 4 pulgadas), la profundidad de montaje de 5.44 pulgadas y el peso de 10.0 lb (4.54 kg).
• Si tienes dudas sobre la instalación, la compatibilidad con tu tablero o la facturación, consulta a CJP Telecom antes de comprar.

Preguntas frecuentes

¿Incluye zapatas?

No, se entrega sin zapatas principales. Las zapatas de línea y carga se adquieren por separado.

¿Qué capacidad interruptiva tiene?

Es de 65 kA a 240V CA, 35 kA a 480V CA y 25 kA a 600V CA. En corriente directa, 30 kA (2P) o 25 kA (3P) a 250V CD.

¿Se puede ajustar la protección?

Sí, el rango térmico es de 350 a 400A y el disparo instantáneo es ajustable hasta 4000A.

¿Incluye bobinas de disparo o accesorios adicionales?

La información disponible indica que admite bobinas de múltiples voltajes AC/DC, pero no especifica que se incluyan. Conviene confirmarlo con CJP Telecom.
