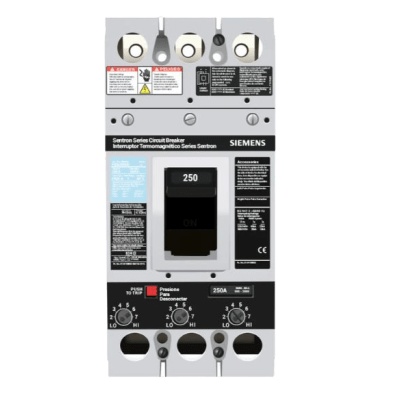

SIEMENS FXD63B250L Interruptor Termomagnetico 600V 3X250A Con zapatas principales.

Descripción

El SIEMENS FXD63B250L es un interruptor termomagnético industrial de tres polos, con capacidad nominal de 250 A y tensión máxima de 600 V CA. Se elige cuando se necesita protección en un circuito de potencia dentro de un gabinete tipo N1 o N3R, con zapatas de compresión incluidas.

Qué hace este equipo

• Opera con configuración de 3 polos, 250 A y tensión nominal de 600 V CA.
• Ofrece capacidad interruptiva de 35 kA a 480 V CA y 22 kA a 600 V CA.
• En corriente continua indica 30 kA (2P) y 18 kA (3P) a 250 V CC.
• Incluye zapatas principales de compresión para conductores de cobre o aluminio de hasta 350 kcmil.
• Incorpora bobina de disparo S06ED60 para operación a 600 V CA.
• Cumple UL 489, está clasificado para uso HACR y listado UL para alimentación reversible.
• Su calibración es a 40°C sin requerimiento de derating.

Cuándo conviene

Es una opción para tableros y gabinetes industriales donde se requiere un interruptor de 250 A en sistemas de hasta 600 V CA, con conductores de cobre o aluminio de hasta 350 kcmil. La selección final depende de la corriente de cortocircuito disponible y de las condiciones de tu instalación.

Antes de comprar

• Verifica que la capacidad interruptiva (35 kA a 480 V CA, 22 kA a 600 V CA) sea adecuada para la corriente de cortocircuito de tu sistema.
• Confirma que el calibre de tus conductores no exceda 350 kcmil y que el gabinete sea tipo N1 o N3R.
• Revisa las dimensiones: 4.5 in de ancho, 9.5 in de alto y 4 in de profundidad (5.25 in con mango). Los accesorios como bobina de mínima tensión U08FD60 o contactos auxiliares Serie A aparecen como disponibles y se adquieren por separado.
• Si tienes dudas sobre la instalación o la facturación, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Qué incluye el interruptor?

Incluye zapatas principales de compresión para cable de 350 kcmil Cu/Al y la bobina de disparo S06ED60 para 600 V CA.

¿Qué accesorios existen para este modelo?

Los datos del fabricante señalan la bobina de disparo S06ED60, la bobina de mínima tensión U08FD60 (600 V CA) y contactos auxiliares Serie A.

¿En qué gabinetes se puede montar?

Está indicado para gabinetes tipo N1 y N3R.

¿Qué rango de temperatura maneja?

El rango indicado es de -10°C a 40°C, con calibración a 40°C sin derating.
