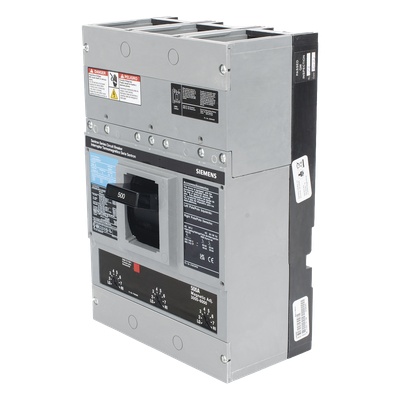

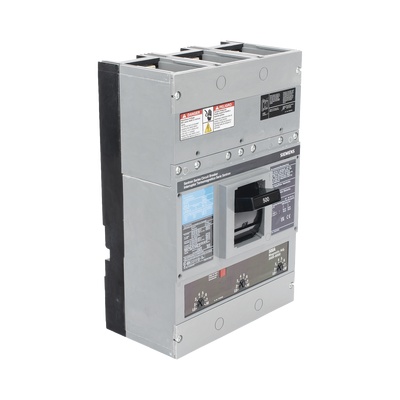

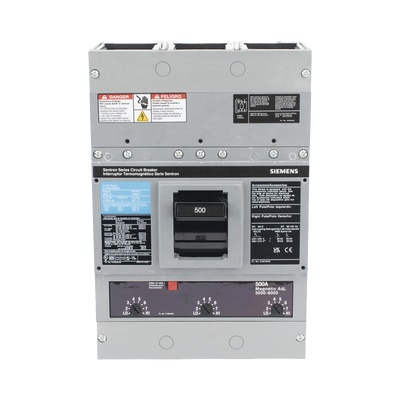

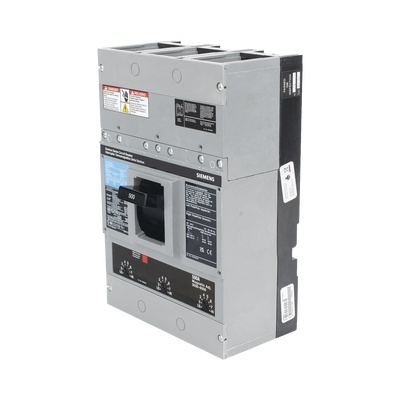

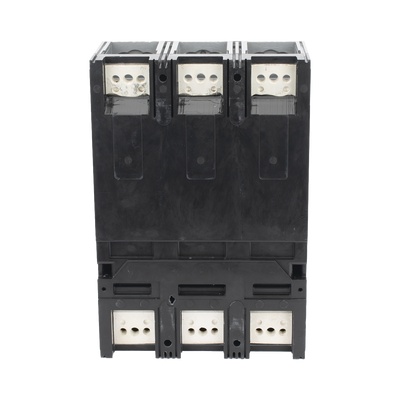

SIEMENS LXD63B500 Interruptor Termomagnetico 600V 3X500A Sin zapatas principales.

Descripción

El SIEMENS LXD63B500 es un interruptor termomagnético industrial de 3 polos y 500 A a 600 Vca, pensado para proteger circuitos en distribución de potencia. Lo elige quien necesita un interruptor de caja moldeada con disparo instantáneo ajustable y capacidad interruptiva de 35 kA a 480 Vca. Se suministra sin zapatas principales.

Qué hace este equipo

• Protege circuitos de 3 polos con capacidad nominal de 500 A a 600 Vca.
• Ofrece disparo instantáneo ajustable de 200 a 600 A (de 2 a 7 veces Ir), con tolerancia de ±20%.
• Tiene capacidad interruptiva de 35 kA a 480 Vca y 25 kA a 600 Vca; en corriente directa, 30 kA (2P) a 250 Vcd y 25 kA (3P) a 500 Vcd.
• Admite bobinas de disparo multitensión de 24 a 480 Vca/Vcc: S17JLD6 (24 Vca/Vdc), S18JLD6 (48 Vca/Vdc), S01JLD6 (120 Vca) y S03JLD6 (240 Vca).
• Está calibrado para 40 °C sin derating y opera de -10 °C a 40 °C.
• Cumple UL 489 y NOM-ANCE, con frecuencia de 400 Hz.

Cuándo conviene

Conviene en instalaciones industriales donde se requiere protección contra sobrecarga y cortocircuito en un circuito de 500 A, o cuando se reemplaza o amplía un interruptor en tableros 3WLPack, FC, SBM o panelboards P4 y P5. También aplica en gabinetes NEMA 1 y NEMA 3R. Su desempeño depende de que la instalación, la tensión y el nivel de falla disponibles correspondan a los valores de la ficha.

Antes de comprar

• Revisa que la tensión del sistema y la corriente de falla disponible no excedan las capacidades interruptivas indicadas para cada tensión.
• Las zapatas principales no vienen incluidas. El fabricante recomienda el modelo TA2J6500 para conductores de 3/0 a 500 kcmil Cu, y se requieren 6 unidades.
• Si necesitas disparo a distancia, las bobinas se identifican por tensión y se adquieren por separado; confirma cuál corresponde a tu circuito de control.
• Si tienes dudas sobre la instalación o la facturación, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye únicamente el interruptor termomagnético de 3 polos y 500 A. No trae zapatas principales.

¿Qué necesito comprar aparte?

Necesitas las zapatas, y el fabricante recomienda 6 piezas del modelo TA2J6500 para conductores de 3/0 a 500 kcmil Cu. Las bobinas de disparo, si las requieres, también se piden por separado.

¿En qué tableros y gabinetes se monta?

Está indicado para tableros 3WLPack, FC y SBM, panelboards P4 y P5, y gabinetes NEMA 1 y NEMA 3R.

¿Cuál es su capacidad de interrupción?

Es de 35 kA a 480 Vca y de 25 kA a 600 Vca. En corriente directa es de 30 kA (2P) a 250 Vcd y 25 kA (3P) a 500 Vcd.
