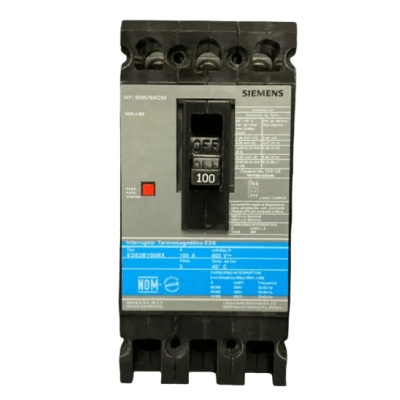

SIEMENS ED63B100MX Interruptor Termomagnetico ED6 600V 3X100A Sin zapatas principales.

Descripción

El SIEMENS ED63B100MX es un interruptor termomagnético de caja moldeada de 3 polos y 100 A, diseñado para circuitos trifásicos de 240/480/600 VCA. Lo elige quien necesita proteger una instalación con niveles altos de corriente de cortocircuito o un equipo que opera a 400 Hz.

Qué hace este equipo

• Protege circuitos trifásicos con tensión nominal de 240/480/600 VCA.
• Maneja una corriente nominal de 100 A sin derating en operación continua hasta 40°C.
• Ofrece capacidad interruptiva de 65 kA a 120 VCA, 25 kA a 240 VCA y 18 kA a 277 VCA.
• Es compatible con frecuencia de 400 Hz.
• Cumple con la norma UL 489 para interruptores de caja moldeada y cuenta con clasificación HACR.
• Admite cable de línea y carga calibre #10-1/0 AWG, Cu/Al.
• Tiene montaje reversible y opera en un rango de -10°C a 40°C.

Cuándo conviene

Es una opción para tableros e instalaciones trifásicas donde se requiere un interruptor de 100 A con buena capacidad interruptiva, y también para aplicaciones especiales a 400 Hz, como sistemas aeronáuticos, marinos o equipos industriales de alta frecuencia. La selección final depende de las condiciones de cada instalación.

Antes de comprar

• Este interruptor se entrega sin zapatas principales: las de línea y carga se piden por aparte, y el fabricante recomienda el modelo LN1E100 para ambas.
• Los tornillos de conexión tampoco vienen incluidos y se piden por separado.
• Revisa que la tensión, la corriente y la capacidad interruptiva correspondan a los de tu instalación, así como el calibre de tu cable (#10-1/0 AWG).
• Si tienes dudas sobre la instalación o sobre la factura, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Qué incluye el producto?

Incluye el interruptor termomagnético de 3 polos. No incluye zapatas principales ni tornillos de conexión.

¿Qué zapatas necesita?

El fabricante recomienda las zapatas LN1E100 tanto para línea como para carga, y se piden por aparte.

¿Funciona a 400 Hz?

Sí, es compatible con frecuencia de 400 Hz, además de estar pensado para circuitos trifásicos de 240/480/600 VCA.

¿Necesita derating a 40°C?

No, la corriente nominal de 100 A se mantiene sin derating en operación continua hasta 40°C. Su rango de operación es de -10°C a 40°C.
