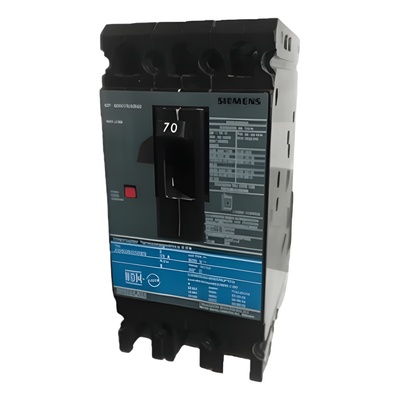

SIEMENS ED63B070MX Interruptor Termomagnetico ED6 600V 3X70A Sin zapatas principales.

Descripción

El SIEMENS ED63B070MX es un interruptor termomagnético de 3 polos y 70 A para protección de circuitos en instalaciones industriales y comerciales. Es una opción para quien necesita un interruptor compacto que se integre a gabinetes o panelboards compatibles.

Qué hace este equipo

• Protege circuitos trifásicos con 3 polos y corriente nominal de 70 A.
• Tiene tensión nominal de 240/480/600 VCA; los voltajes aplicables son 120, 240, 277, 347, 480 y 600 VCA.
• Opera hasta 400 Hz sin derating y está calibrado a 40°C sin derating, con rango de operación de -10°C a 40°C.
• Su capacidad interruptiva en CA es de 18 kA para 3 polos, y en CD de 10 kA para 2 y 3 polos.
• Mide 161.3 mm x 115.8 mm y se monta en gabinetes N1 y N3R o en panelboards serie P1.
• Acepta cable de calibre #10 a 1/0 AWG, Cu/Al.
• Cumple con UL 489 y cuenta con clasificación HACR.

Cuándo conviene

Conviene cuando se necesita proteger un circuito de 70 A en un tablero industrial o comercial, sobre todo si el espacio es limitado o si el circuito alimenta equipos con variadores de frecuencia. El fabricante lo describe como apto para esas aplicaciones, pero la selección final depende de las condiciones de cada instalación.

Antes de comprar

• Las zapatas principales no se incluyen: se requiere el modelo LN1E100, que se pide por separado. Los tornillos de conexión tampoco vienen incluidos.
• Revisa la capacidad interruptiva: el nombre del proveedor menciona 65 kA, pero en los datos técnicos 65 kA corresponde a 1 polo y para 3 polos se indican 18 kA en CA. Compáralo con la corriente de cortocircuito de tu instalación.
• Como accesorios compatibles se mencionan la bobina de alarma S15ED62 y el contactor auxiliar U03ED62.
• Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Qué incluye este interruptor?

Incluye el interruptor termomagnético. Las zapatas principales (modelo LN1E100) y los tornillos de conexión no vienen incluidos y se piden por separado.

¿Sirve para equipos con variadores de frecuencia?

Según el fabricante, opera hasta 400 Hz sin derating y es apto para aplicaciones con variadores de frecuencia y equipos sensibles.

¿Qué capacidad interruptiva tiene en 3 polos?

Los datos indican 18 kA en CA y 10 kA en CD para 3 polos. Los 65 kA corresponden a la versión de 1 polo.

¿Tiene certificación CSA?

La certificación CSA se indica solo para modelos de 1 polo. Para este modelo de 3 polos no se especifica, por lo que conviene confirmarlo con CJP Telecom si la necesitas.
